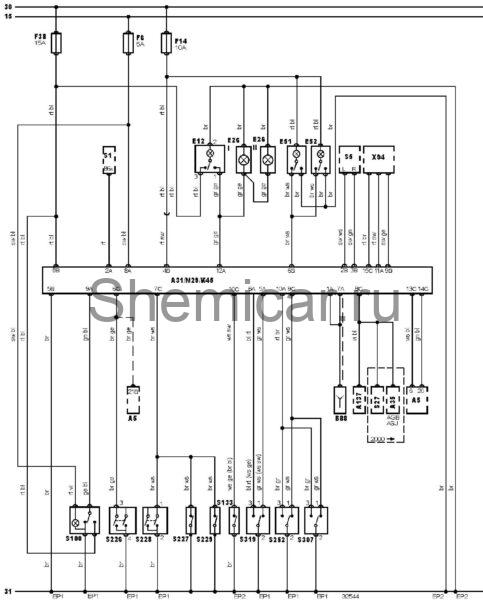

Электросхема центрального замка тип 3 Audi А4 B5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A31

Блок управления центральным замком

A35

Электронный блок управления двигателем (ECM)

A137

Электронный блок управления SRS

B88

Датчик сигнала центрального замка

EP1

Точка массы

EP2

Точка массы

E12

Лампа освещения салона (передняя)

E26I

Лампа подсветки багажника / задней двери

E26II

Лампа подсветки багажника / задней двери

E51

Лампа местной подсветки (задняя левая)

E52

Лампа местной подсветки (задняя правая)

F6

Предохранитель

F14

Предохранитель

F38

Предохранитель

K45

Реле задержки выключения лампы освещения салона

M29

Вакуумный насос центрального замка

S1

Замок зажигания

S5

Переключатель указателей поворота

S27

Выключатель аварийной сигнализации

S100

Главный выключатель центрального замка

S133

Концевой выключатель багажника / задней двери

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

S252

Концевой выключатель ручки / замка двери водителя

S307

Концевой выключатель ручки / замка двери пассажира

S319

Выключатель замка крышки багажника / задней двери

X94

Разъем электропривода стеклоподъемников

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
