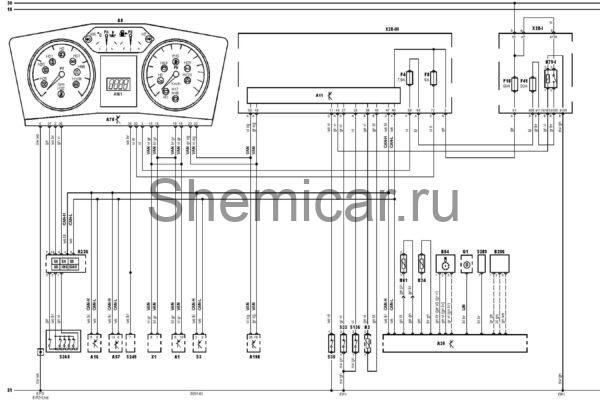

Электросхема приборной панели Ford Mondeo 4

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11

Многофункциональный блок управления

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A161

Многофункциональный дисплей

A198

Электронный блок управления SRS

A236

Блок управления электрооборудованием рулевой колонки

B3

Датчик указателя уровня топлива

B24

Датчик температуры охлаждающей жидкости

B54

Датчик положения коленчатого вала

B61

Датчик температуры окружающего воздуха

B206

Датчик состояния моторного масла

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

F4

Предохранитель

F8

Предохранитель

F18

Предохранитель

F41

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H25

Индикатор свечей накаливания

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H51

Индикатор предупреждения о невыключенных габаритах

H63

Индикатор неисправности системы управления двигателем (MIL)

H98

Индикатор SRS

H108

Индикатор температуры окружающего воздуха

H121

Индикатор системы курсовой устойчивости (ESP)

LIN

Шина данных LIN

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S8

Переключатель управления очистителем / омывателем лобового стекла

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S249

Датчик положения селектора

S365

Комбинированный переключатель (на рулевом колесе)

S385

Выключатель фар

S389

Датчик аварийного давления моторного масла

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X93

Спиральный провод(SRS)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
