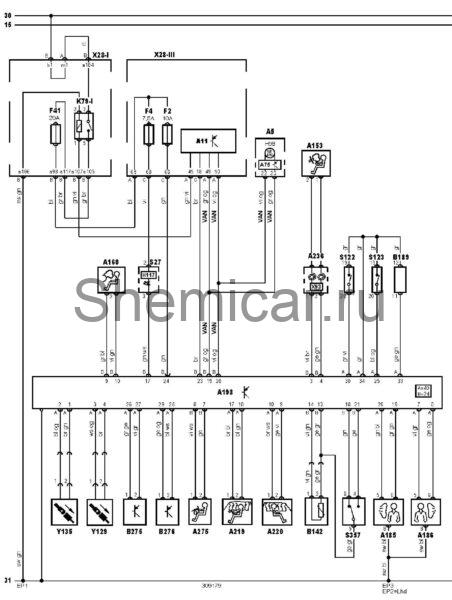

Электросхема подушек безопасности Ford Mondeo 4

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A75

Блок управления комбинацией приборов

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A198

Электронный блок управления SRS

A219

Боковая шторка безопасности (со стороны водителя)

A220

Боковая шторка безопасности (со стороны пассажира)

A236

Блок управления электрооборудованием рулевой колонки

A275

Блок управления подушкой безопасности для защиты коленей водителя

B142 Датчик удара, одинарный (SRS)

B189 Датчик наличияпассажиранасиденье

B275 Датчик удара SRS (шторка безопасности), со стороны пассажира

B276 Датчик удара SRS (шторка безопасности), со стороны водителя

F2

Предохранитель

F4

Предохранитель

F41

Предохранитель

H98

Индикатор SRS

H117

Индикатор отключения подушки безопасности пассажира

S27

Выключатель аварийной сигнализации

S122 Датчик непристегнутого ремня безопасности пассажира

S123 Датчик непристегнутого ремня безопасности водителя

S357

Выключатель принудительного отключения подушки безопасности пассажира

VAN

Шина данных VAN

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
