Электросхема противотуманных фар Ford Mondeo 4

Электрическая схема ламп внешнего освещения автомобиля Ford Mondeo 2010, 2011, 2012, 2013, 2014 года выпуска.

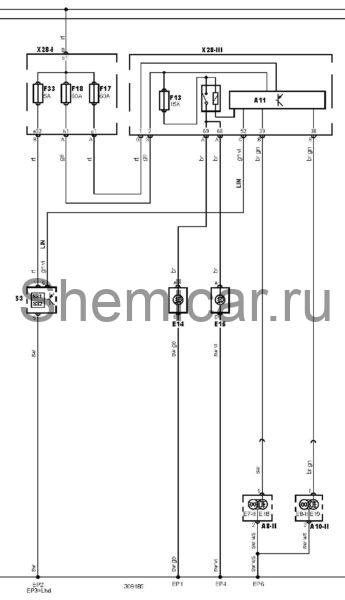

Электросхема ламп внешнего освещения — Противотуманные фары.

обозначения к электрической схеме Ford Mondeo

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
E14	Лампа противотуманной фары (левой)
E15	Лампа противотуманной фары (правой)
E18	Лампа заднего противотуманного фонаря (левого или единственного)
E19	Лампа заднего противотуманного фонаря (правого)
F13	Предохранитель
F17	Предохранитель
F18	Предохранитель
F33	Предохранитель
LIN	Шина данных LIN
S3	Выключатель фар
S31	Выключатель противотуманных фар
S32	Выключатель задних противотуманных фонарей

цвета проводов на схеме.
