Электросхема обогревателя стекла тип 1 Mercedes Benz С-Class 202

Электрическая схема обогревателя стекла Mercedes Benz С-Class 202 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

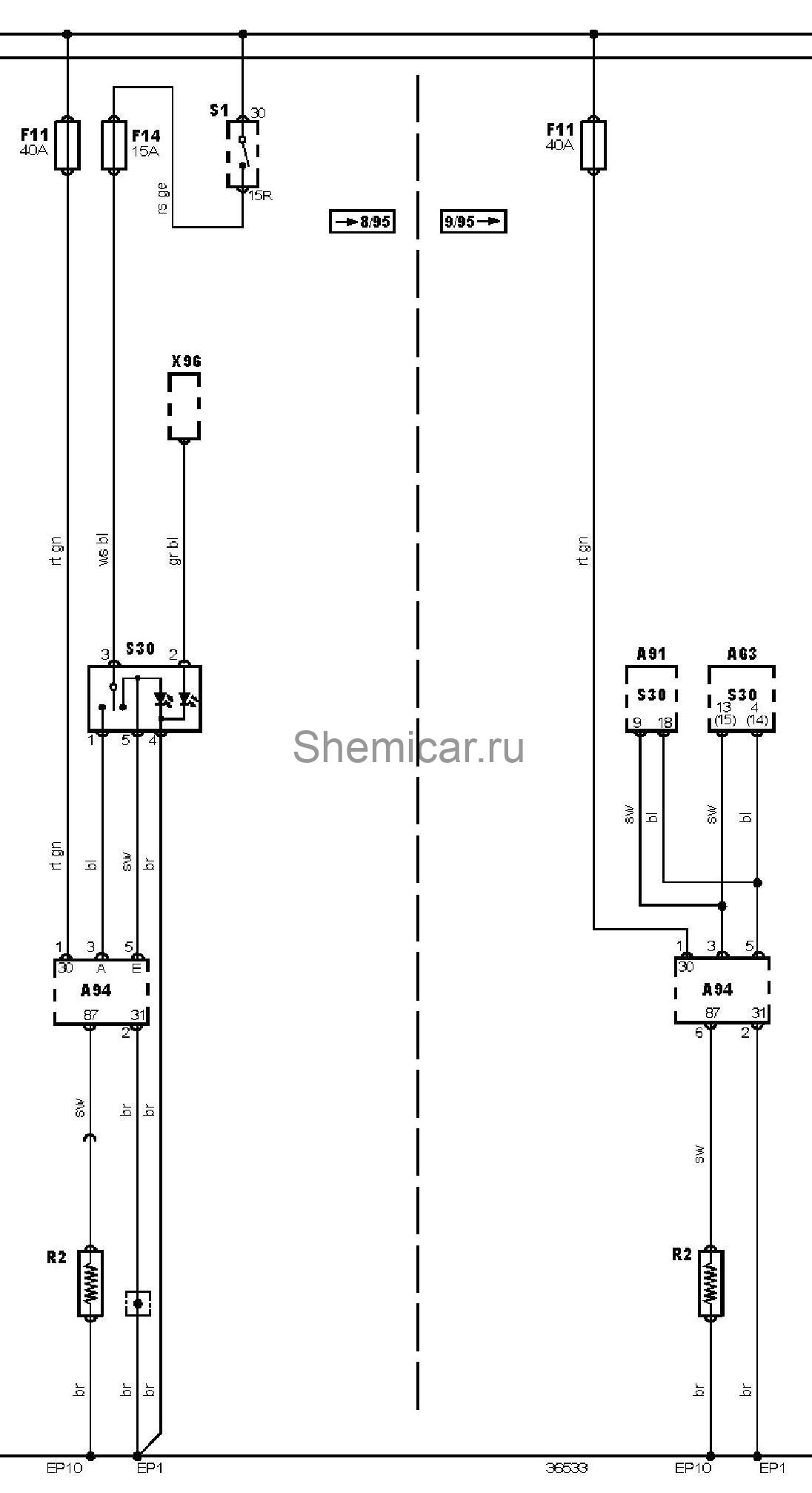

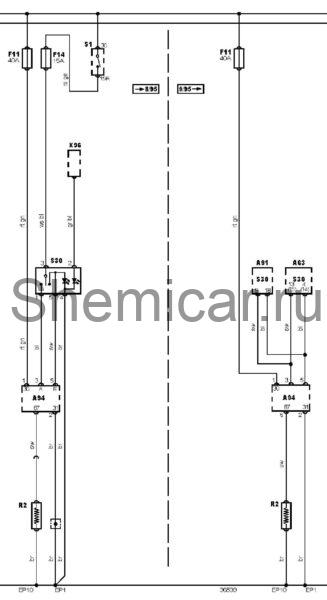

Электросхема обогревателя стекла.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A63	Электронный блок управления кондиционером
A91	Блок управления отопителем
A94	Интегрированное реле/блок управления
EP1	Точка массы
EP10	Точка массы
F11	Предохранитель
F14	Предохранитель
R2	Обогреватель заднего стекла
S1	Замок зажигания
S30	Выключатель обогревателя заднего стекла
X96	Разъем подсветки приборной панели

цвета проводов на схеме.
