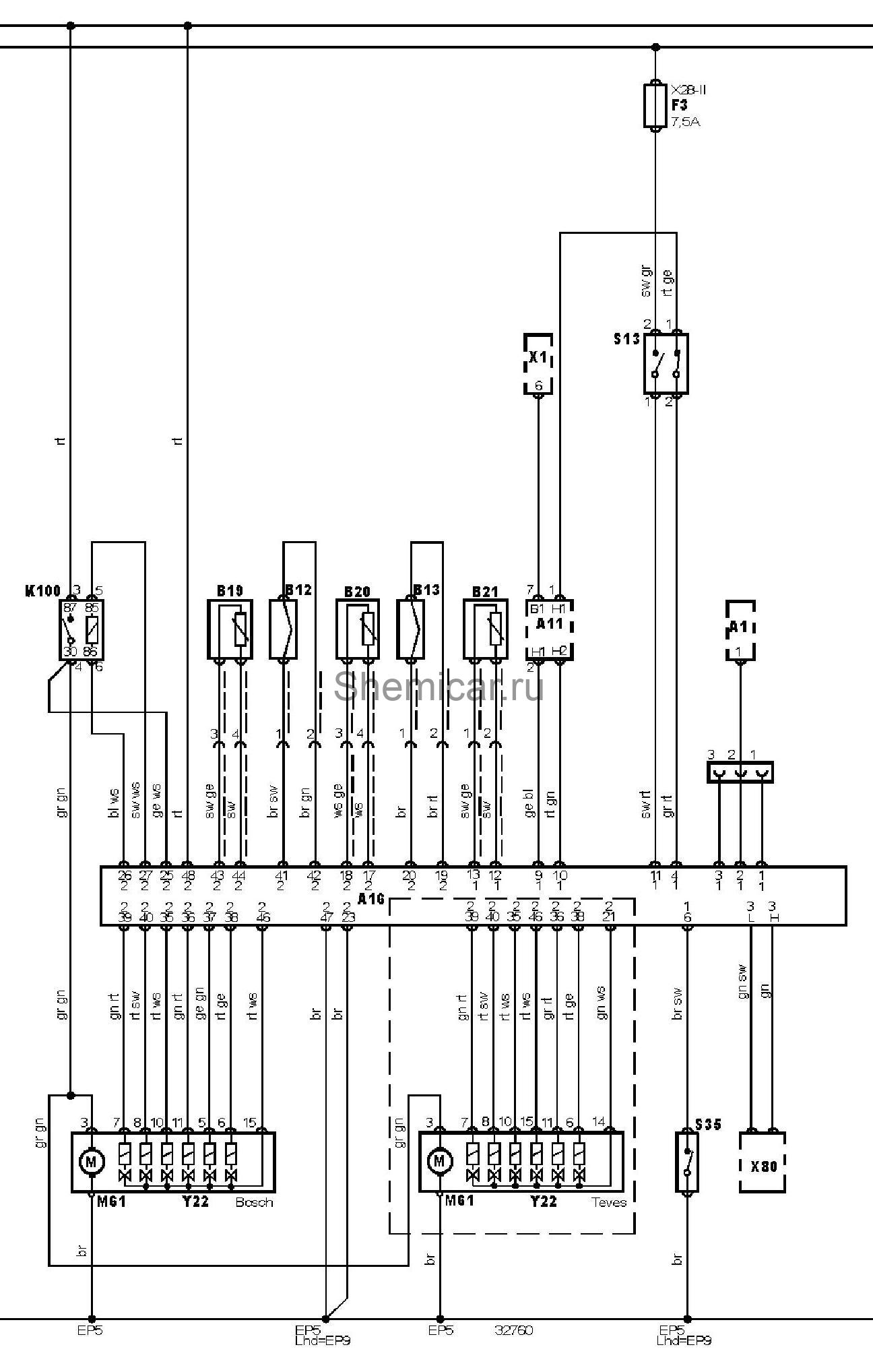

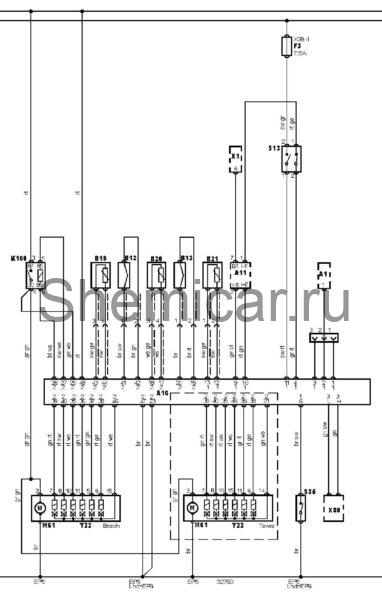

Электросхема АБС тип 3 Mercedes Benz С-Class 202

Электрическая схема АБС Mercedes Benz С-Class 202 1996, 1997 года выпуска.

Электросхема АБС — Bosch/ Teves (-05.1997).

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Блок аудиосистемы
A11	Многофункциональный блок управления
A16	Электронный блок управления ABS
B12	Датчик износа тормозной колодки (левой передней)
B13	Датчик износа тормозной колодки (правой передней)
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения заднего колеса
EP5	Точка заземления
EP9	Точка заземления
F3	Предохранитель
K100	Реле электродвигателя насоса
M61	Электродвигатель насоса
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
S35	Датчик включения стояночного тормоза
X1	Диагностический разъем (DLC)
X28-II	Блок предохранителей/реле 2, моторный отсек
X80	Разъем шины данных
Y22	Модулятор давления

цвета проводов на схеме.
