Электросхема стеклоподъемников тип 1 Mercedes Benz A-Class 168

Электрическая схема электропривода стеклоподъемников Mercedes Benz A-Class 168 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

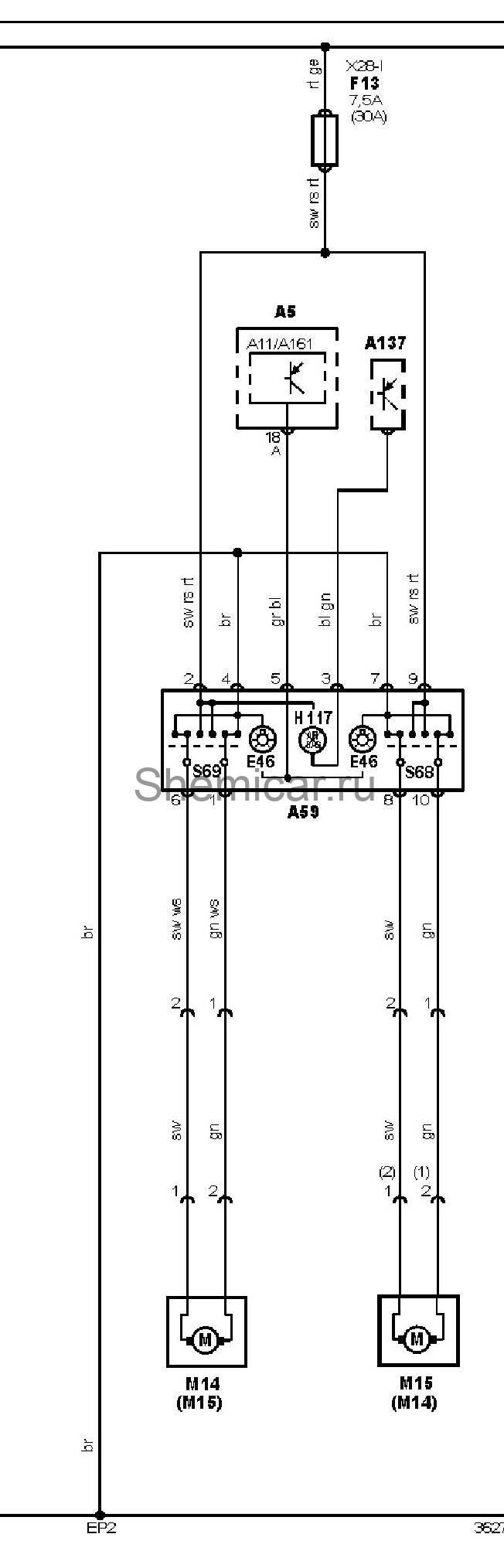

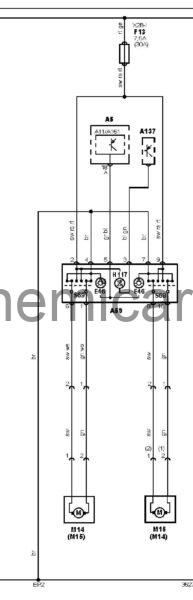

Электросхема электропривода стеклоподъемников — Передние стеклоподъемники.

обозначения к электрической схеме Mercedes Benz A-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Многофункциональный блок управления
A59	Блок переключателей управления электроприводом стеклоподъемников
A137	Электронный блок управления SRS
A161	Многофункциональный дисплей
EP2	Точка массы
E46	Лампа подсветки передней консоли
F13	Предохранитель
H117	Индикатор отключения подушки безопасности пассажира
M14	Электродвигатель привода стеклоподъемника двери водителя
M15 (M14)	Электродвигатель привода стеклоподъемника двери пассажира
S68	Выключатель электропривода стеклоподъемника левой передней двери (на консоли)
S69	Выключатель электропривода стеклоподъемника правой передней двери (на консоли)
X	Замок зажигания — "ACC"

цвета проводов на схеме.
