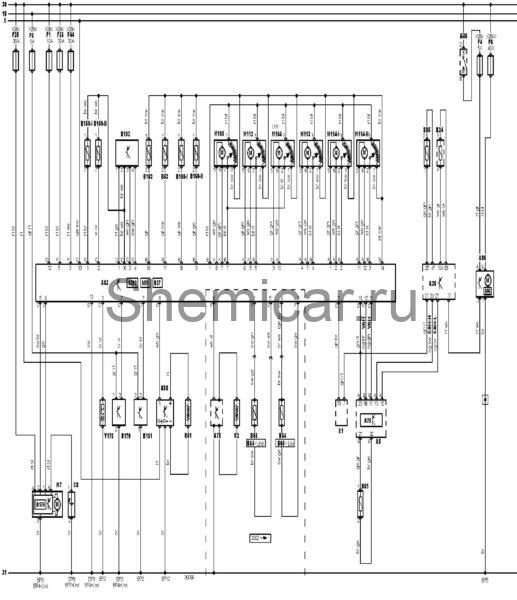

Электросхема кондиционера Audi A4 B6-В7

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A78

Блок антенны

A95

Блок управления электродвигателем вентилятора системы охлаждения

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

B24

Датчик температуры охлаждающей жидкости

B37

Датчик температуры воздуха в салоне

B53

Датчик температуры за испарителем

B61

Датчик температуры окружающего воздуха

B64

Датчик температуры подогревателя сиденья водителя

B65

Датчик температуры подогревателя сиденья пассажира

B102

Датчик солнечного света (система кондиционирования)

B159-I

Датчик температуры воздуха, подаваемого из вентиляционной решетки приборной панели

B159-II

Датчик температуры воздуха, подаваемого из вентиляционной решетки приборной панели

B160-I

Датчик температуры воздуха, подаваемого в ноги

B160-II

Датчик температуры воздуха, подаваемого в ноги

B161

Датчик давления хладагента системы кондиционирования

B163

Датчик температуры воздуха на впуске (кондиционер/отопитель)

B170

Датчик чистоты воздуха, поступающего в отопитель

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

C8

Солнечная батарея

F1

Предохранитель

F4

Предохранитель

F6

Предохранитель

F25

Предохранитель

F26

Предохранитель

F44

Предохранитель

K46

Реле системы управления двигателем

K98

Реле обогревателя лобового стекла

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M51

Вентилятор датчика температуры воздуха в салоне

M104

Электродвигатель привода заслонки забора входящего воздуха кондиционера/отопителя

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M112

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M113

Электродвигатель привода заслонки обдува стекол

M114-I

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

M114-II

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

R2

Обогреватель заднего стекла

R51

Обогреватель лобового стекла

S292

Панель управления кондиционером/отопителем

X

Замок зажигания — вспомогательные цепи

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-III

Блок предохранителей/реле, приборная панель 3

Y176

Э/м клапан регулировки рабочего объема компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
