Электросхема АКПП тип 5 Audi А4 B5

Электросхема системы управления автоматической коробкой переключения передач для автомобилей Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

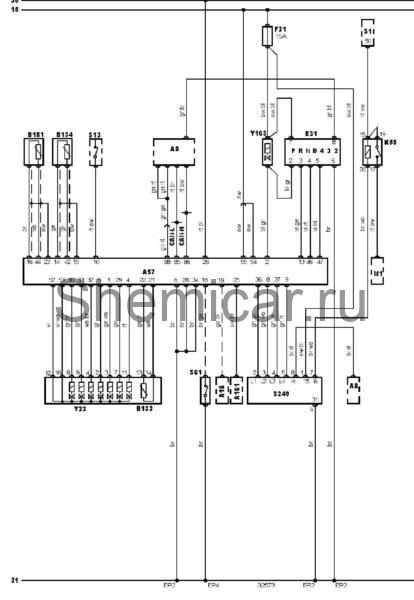

Электросхема управления автоматической коробкой переключения передач (5- ступенчатая).

обозначения к электрической схеме Audi А4

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A8	Левый задний фонарь всборе
A16	Электронный блок управления ABS
A57	Электронный блок управления трансмиссией (TCM)
A161	Многофункциональный дисплей
B133	Датчик температуры рабочей жидкости трансмиссии
B134	Датчик скорости автомобиля (трансмиссия)
B181	Датчик частоты вращения вала турбинного колеса
EP2	Точка массы
EP4	Точка массы
E31	Лампа подсветки селектора
F31	Предохранитель
K55	Реле выключателя запрещения запуска
M1	Стартер
S1	Замок зажигания
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
S61	Выключатель режима kick-down
S249	Датчик положения селектора
Y23	Блок клапанов трансмиссии
Y163	Э/м клапан блокировки селектора ("P")

цвета проводов на схеме.

bl = синий	br = коричневый
gn = зеленый	gr = серый
rs = розовый	rt = красный
ws = белый	hbl = голубой
el = кремовый	ge = желтый
nf= нейтральный	og=оранжевый
sw = черный	vi = фиолетовый
hgn= светло зеленый	rbr = пурпурный
