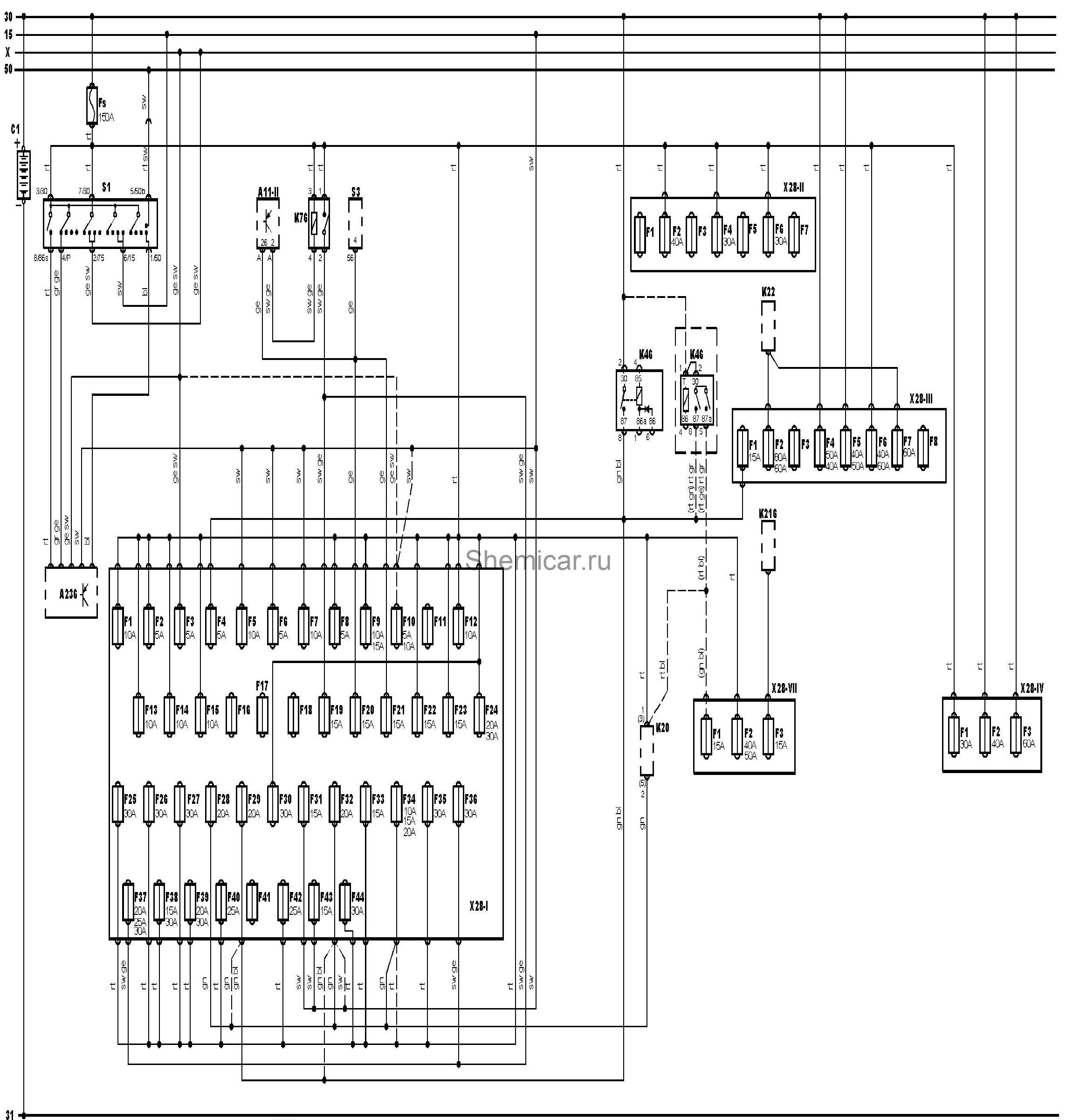

Электросхема распределения питания Audi A4 B6

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A11-II

Многофункциональный блок управления 2

A236

Блок управления электрооборудованием рулевой колонки

C1

Аккумуляторная батарея

Fs

Предохранитель, дополнительный

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

F22

Предохранитель

F23

Предохранитель

F24

Предохранитель

F25

Предохранитель

F26

Предохранитель

F27

Предохранитель

F28

Предохранитель

F29

Предохранитель

F30

Предохранитель

F31

Предохранитель

F32

Предохранитель

F33

Предохранитель

F34

Предохранитель

F35

Предохранитель

F36

Предохранитель

F37

Предохранитель

F38

Предохранитель

F39

Предохранитель

F40

Предохранитель

F41

Предохранитель

F42

Предохранитель

F43

Предохранитель

F44

Предохранитель

K20

Реле топливного насоса

K22

Релесвечей накаливания

K46

Реле системы управления двигателем

K76

Реле вспомогательных цепей зажигания

K216

Реле системы управления трансмиссией

S1

Замок зажигания

S3

Выключатель фар

X

Замок зажигания — "ACC"

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, приборная панель 2

X28-III

Блок предохранителей/реле, приборная панель 3

X28-IV

Блок предохранителей/реле, приборная панель 4

X28-VII

Блок предохранителей/реле, моторный отсек

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
