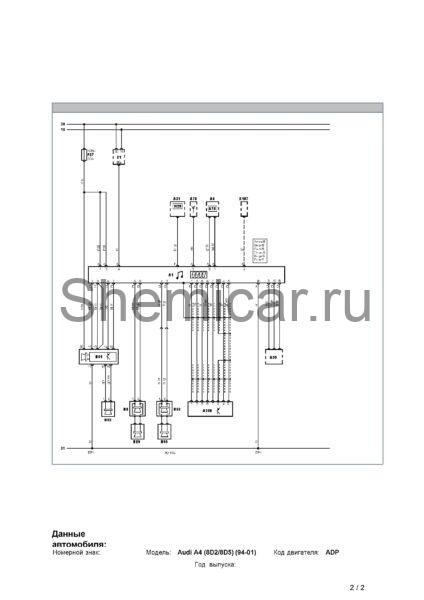

Электросхема аудиосистемы Gamma Audi А4 B5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A31

Блок управления центральным замком

A39

Дополнительный блок индикации неисправности

A75

Блок управления комбинацией приборов

A78

Блок антенны

A250

CD-чейнджер

B8

Динамик аудиосистемы, левый передний или единственный

B50

Динамик аудиосистемы, правый передний

B51

Динамик аудиосистемы, левый задний

B52

Динамик аудиосистемы, правый задний

B89

Дополнительный динамик аудиосистемы (левый)

B90

Дополнительный динамик аудиосистемы (правый)

EP1

Точка массы

F37

Предохранитель

M29

Вакуумный насос центрального замка

S1

Замок зажигания

X28-I

Блок предохранителей/реле

X107

Разъем телефона

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
