Электросхема электропривода зеркал Mercedes Benz V-Class 638

Электрическая электропривода зеркал Mercedes Benz V-Class 638 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

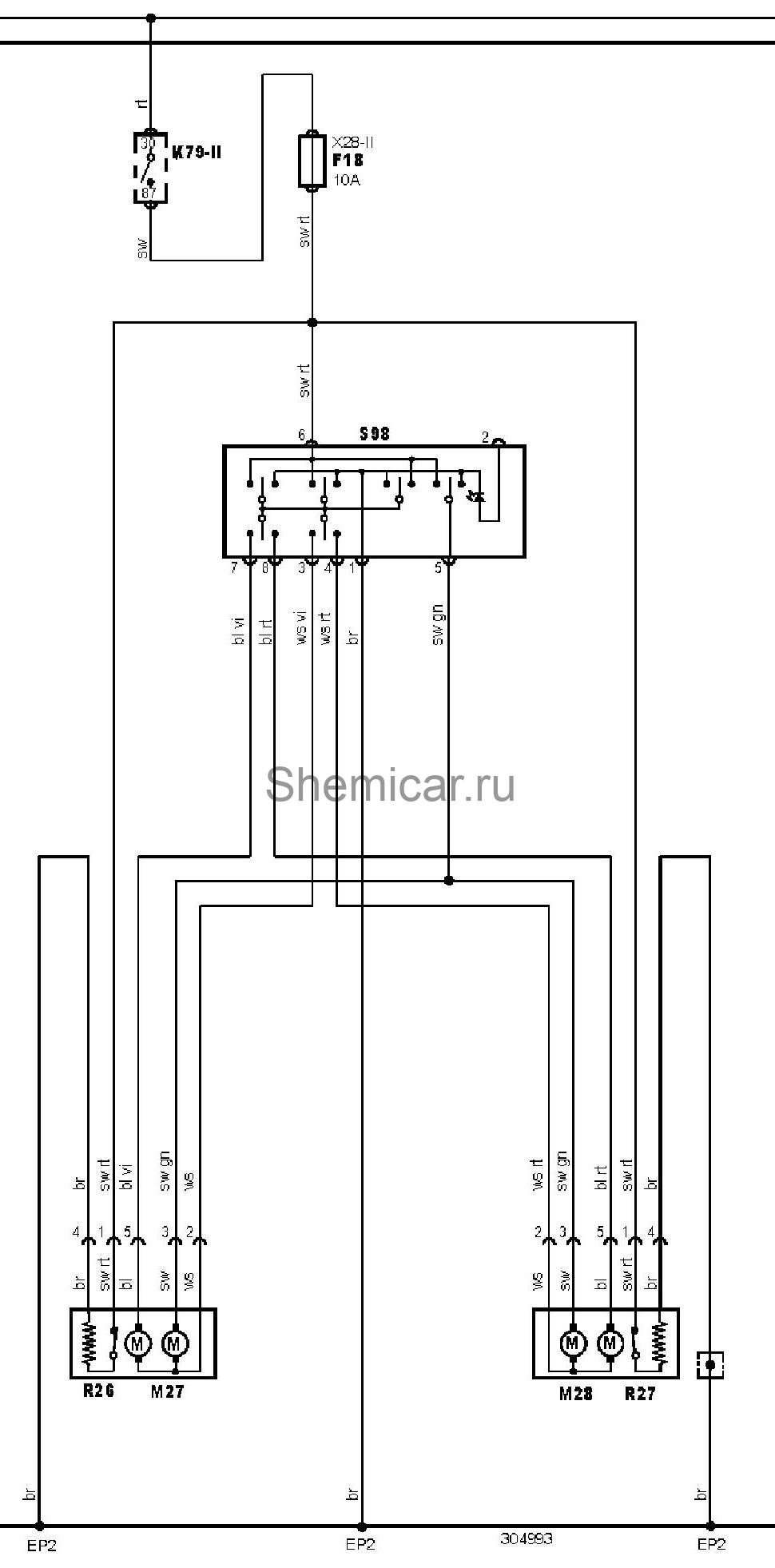

Электросхема электропривода зеркал.

обозначения к электрической схеме Mercedes Benz V-Class 638

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
EP2	Точка массы
F18	Предохранитель
K79-II	Реле 2 основных цепейзажигания
M27	Электродвигатель привода регулировки зеркала заднего вида на двери водителя
M28	Электродвигатель привода регулировки зеркала заднего вида на двери пассажира
R26	Обогреватель зеркала заднего вида на двери водителя
R27	Обогреватель зеркала заднего вида на двери пассажира
S98	Переключатель регулировки зеркал заднего вида
X28-II	Блок предохранителей/реле, рулевая колонка 2

цвета проводов на схеме.
