Электросхема аудиосистемы Beta Audi А4 B5

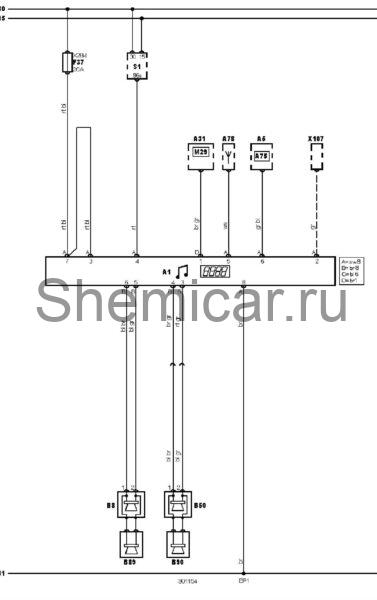

Электросхема мультимедиа- системы аудиосистемы Beta для автомобилей Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Электросхема мультимедиа- системы аудиосистемы Beta.

обозначения к электрической схеме Audi А4

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A5	Комбинация приборов
A31	Блок управления центральным замком
A75	Блок управления комбинацией приборов
A78	Блок антенны
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B89	Дополнительный динамик аудиосистемы (левый)
B90	Дополнительный динамик аудиосистемы (правый)
EP1	Точка массы
F37	Предохранитель
M29	Вакуумный насос центрального замка
S1	Замок зажигания
X28-I	Блок предохранителей/реле
X107	Разъем телефона

цвета проводов на схеме.
