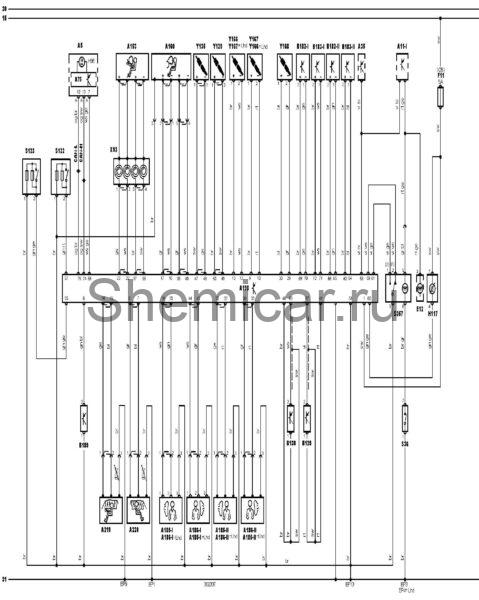

Электросхема подушек безопасности тип 1 Audi A4 B7

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A35

Электронный блок управления двигателем (ECM)

A75

Блок управления комбинацией приборов

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

A185-I

Боковая подушка безопасности водителя 1

A185-II

Боковая подушка безопасности водителя 2

A186-I

Боковая подушка безопасности пассажира 1

A186-II

Боковая подушка безопасности пассажира 2

A198

Электронный блок управления SRS

A219

Боковая шторка безопасности (со стороны водителя)

A220

Боковая шторка безопасности (со стороны пассажира)

B129

Датчик удара SRS, со стороны пассажира

B130

Датчик удара SRS, со стороны водителя

B182-I

Боковой датчик удара, со стороны водителя 1

B182-II

Боковой датчик удара, со стороны водителя 2

B183-I

Боковой датчик удара, со стороны пассажира 1

B183-II

Боковой датчик удара, со стороны пассажира 2

B189

Датчик наличияпассажиранасиденье

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP13

Точка массы

EP3

Точка массы

EP4

Точка массы

EP9

Точка массы

E12

Лампа освещения салона (передняя)

F11

Предохранитель

H98

Индикатор SRS

H117

Индикатор отключения подушки безопасности пассажира

S36

Выключатель лампы подсветки вещевого ящика

S122

Датчик непристегнутого ремня безопасности пассажира

S123

Датчик непристегнутого ремня безопасности водителя

S357

Выключатель принудительного отключения подушки безопасности пассажира

X28-I

Блок предохранителей/реле, приборная панель 1

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

Y166

Преднатяжитель ремня безопасности (левый задний)

Y167

Преднатяжитель ремня безопасности (правый задний)

Y168

Преднатяжитель ремня безопасности (центральный задний)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
