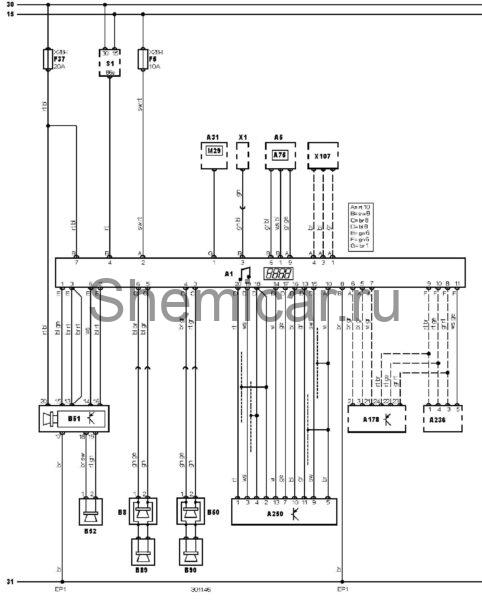

Электросхема аудиосистемы Chorus Audi А4 B5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A31

Блок управления центральным замком

A75

Блок управления комбинацией приборов

A178

Блок управления навигационной системой

A236

Блок управления электрооборудованием рулевой колонки

A250

CD-чейнджер

B8

Динамик аудиосистемы, левый передний или единственный

B50

Динамик аудиосистемы, правый передний

B51

Динамик аудиосистемы, левый задний

B52

Динамик аудиосистемы, правый задний

B89

Дополнительный динамик аудиосистемы (левый)

B90

Дополнительный динамик аудиосистемы (правый)

EP1

Точка массы

F5

Предохранитель

F37

Предохранитель

M29

Вакуумный насос центрального замка

S1

Замок зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле

X107

Разъем телефона

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
