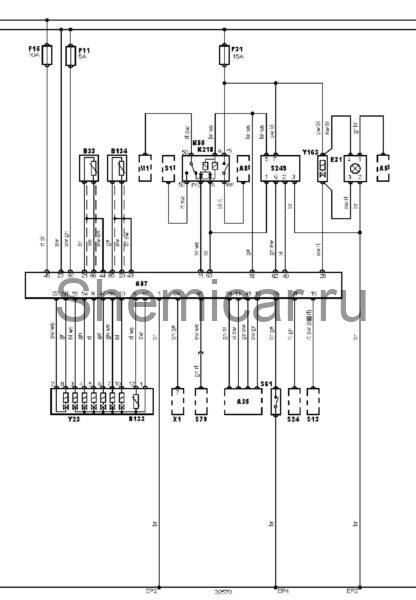

Электросхема АКПП тип 1 Audi А4 B5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A8

Левый задний фонарь в сборе

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

B33

Датчик скорости автомобиля

B133

Датчик температуры рабочей жидкости трансмиссии

B134

Датчик скорости автомобиля (трансмиссия)

EP2

Точка массы

EP4

Точка массы

E31

Лампа подсветки селектора

F11

Предохранитель

F15

Предохранитель

F31

Предохранитель

K55

Реле выключателя запрещения запуска

K218

Реле фонарей заднего хода

M1

Стартер

S1

Замок зажигания

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S24

Датчик-выключатель электродвигателя вентилятора системы охлаждения по температуре охлаждающей жидкости

S61

Выключатель режима kick-down

S79

Главный выключатель системы поддержания скорости (круиз-контроль)

S249

Датчик положения селектора

X1

Диагностический разъем (DLC)

Y23

Блок клапанов трансмиссии

Y163

Э/м клапан блокировки селектора ("P")

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
