Электросхема МБУ тип 1 Ford Mondeo 4

Электрическая схема МБУ автомобиля Ford Mondeo 2010, 2011, 2012, 2013, 2014 года выпуска.

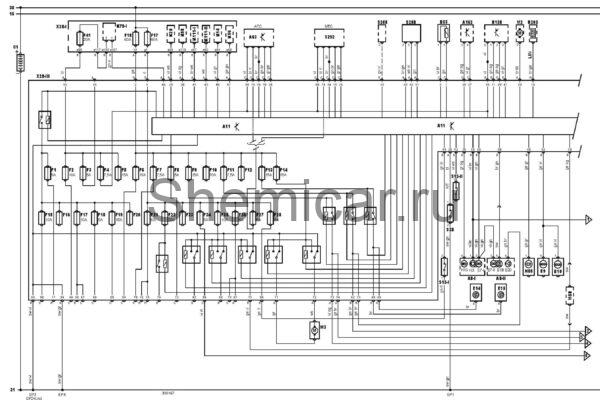

Электросхема многофункционального блока управления — Часть 1.



обозначения к электрической схеме Ford Mondeo

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A63

Электронный блок управления кондиционером

A162

Электронный блок управления иммобилайзером

B53 Датчик температуры воздуха за испарителем кондиционера

B138 Датчик положения педали акселератора

B203 Датчик дождя (очиститель лобового стекла)

B220 Датчик солнечного света

C1 Аккумуляторная батарея

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E20

Лампа фонаря заднего хода (левого или единственного)

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

F22

Предохранитель

F23

Предохранитель

F24

Предохранитель

F25

Предохранитель

F26

Предохранитель

F27

Предохранитель

F28

Предохранитель

F41

Предохранитель

H3

Лампа левого стоп-сигнала

H10

Лампа левого заднего указателя поворота

H85

Лампа центрального стоп-сигнала

K14

Реле звукового сигнала

K28

Реле электродвигателя вентилятора отопителя

K56

Реле насоса омывателя фар

K98

Реле обогревателя лобового стекла

LIN

Шина данных LIN

M2

Электродвигатель очистителя лобового стекла

M3

Электродвигатель насоса омывателя лобового стекла

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

S28

Выключатель фонарей заднего хода

S258

Концевой выключатель (датчик положения) педали сцепления

S292

Панель управления кондиционером/отопителем

цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
