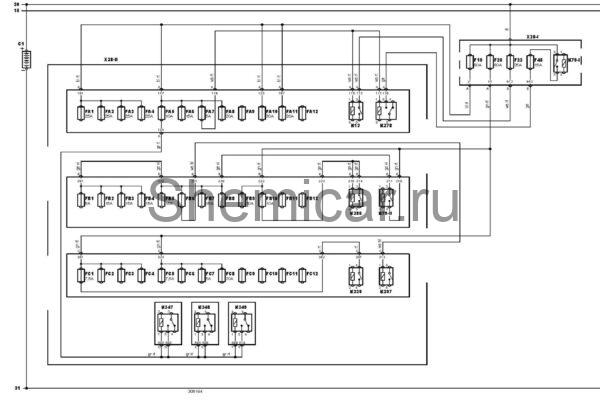

Электросхема распределения питания тип 2 Ford Mondeo 4
Электрическая схема распределения питания автомобиля Ford Mondeo 2010, 2011, 2012, 2013, 2014 года выпуска.
Электросхема распределения питания — Блок предохранителей в багажном отделении.
обозначения к электрической схеме Ford Mondeo
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
C1 | Аккумуляторная батарея |
FA1 | Предохранитель |
FA10 | Предохранитель |
FA11 | Предохранитель |
FA12 | Предохранитель |
FA2 | Предохранитель |
FA3 | Предохранитель |
FA4 | Предохранитель |
FA5 | Предохранитель |
FA6 | Предохранитель |
FA7 | Предохранитель |
FA8 | Предохранитель |
FA9 | Предохранитель |
FB1 | Предохранитель |
FB10 | Предохранитель |
FB11 | Предохранитель |
FB12 | Предохранитель |
FB2 | Предохранитель |
FB3 | Предохранитель |
FB4 | Предохранитель |
FB5 | Предохранитель |
FB6 | Предохранитель |
FB7 | Предохранитель |
FB8 | Предохранитель |
FB9 | Предохранитель |
FC1 | Предохранитель |
FC10 | Предохранитель |
FC11 | Предохранитель |
FC12 | Предохранитель |
FC2 | Предохранитель |
FC3 | Предохранитель |
FC4 | Предохранитель |
FC5 | Предохранитель |
FC6 | Предохранитель |
FC7 | Предохранитель |
FC8 | Предохранитель |
FC9 | Предохранитель |
F19 | Предохранитель |
F20 | Предохранитель |
F23 | Предохранитель |
F45 | Предохранитель |
K13 | Реле обогревателя заднего стекла |
K278 | Реле очистителя заднего стекла |
K286 | Реле звукового сигнала противоугонной системы |
K297 | Реле электродвигателя вентилятора кондиционера, задн. |
K339 | Реле стеклоподъемника заднего бокового стекла |
K347 | Реле полной блокировки центрального замка, задние двери |
K348 | Реле центрального замка (разблокировка), задние двери |
K349 | Реле центрального замка (блокировка), задние двери |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
