Электросхема звукового сигнала Audi А4 B5

Электросхема системы управления звуковым сигналом для автомобилей Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

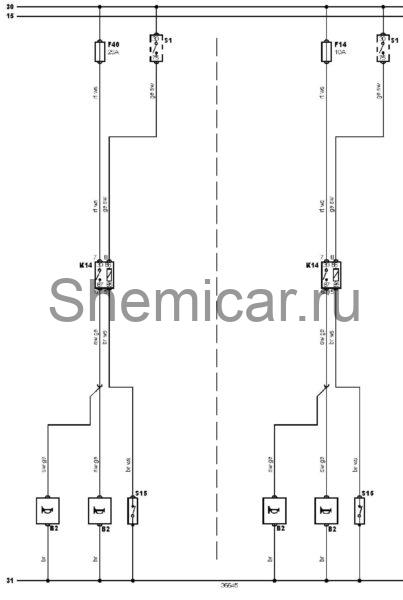

Электросхема управления звуковым сигналом.

обозначения к электрической схеме Audi А4

15                     Замок зажигания — зажигание ВКЛ

30                     "+" аккумуляторной батареи

31                     "-" аккумуляторной батареи

B2                    Звуковой сигнал (двойной)

F14                   Предохранитель

F40                   Предохранитель

K14                   Реле звукового сигнала

S1                    Замок зажигания

S15                   Выключатель звукового сигнала

цвета проводов на схеме.
