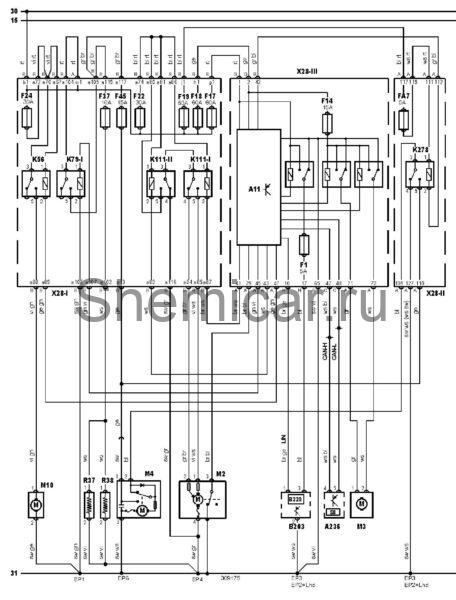

Электросхема очистителей Ford Mondeo 4

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A236

Блок управления электрооборудованием рулевой колонки

B203

Датчик дождя (очиститель лобового стекла)

B220

Датчик солнечного света

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

FA7

Предохранитель

F1

Предохранитель

F14

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F22

Предохранитель

F24

Предохранитель

F37

Предохранитель

F45

Предохранитель

K56

Реле насоса омывателя фар

K278

Реле очистителя заднего стекла

LIN

Шина данных LIN

M2

Электродвигатель очистителя лобового стекла

M3

Электродвигатель насоса омывателя лобового стекла

M4

Электродвигатель очистителя заднего стекла

M10

Электродвигатель насоса омывателя фар (левый или единственный)

R37

Обогреватель форсунки омывателя лобового стекла (левый или единственный)

R38

Обогреватель форсунки омывателя лобового стекла (правый)

S8

Переключатель управления очистителем / омывателем лобового стекла

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
