Электросхема питания тип 3 Mercedes Benz E-Class 211

Электрическая схема распределения питания Mercedes Benz E-Class 211 2005, 2006 года выпуска.

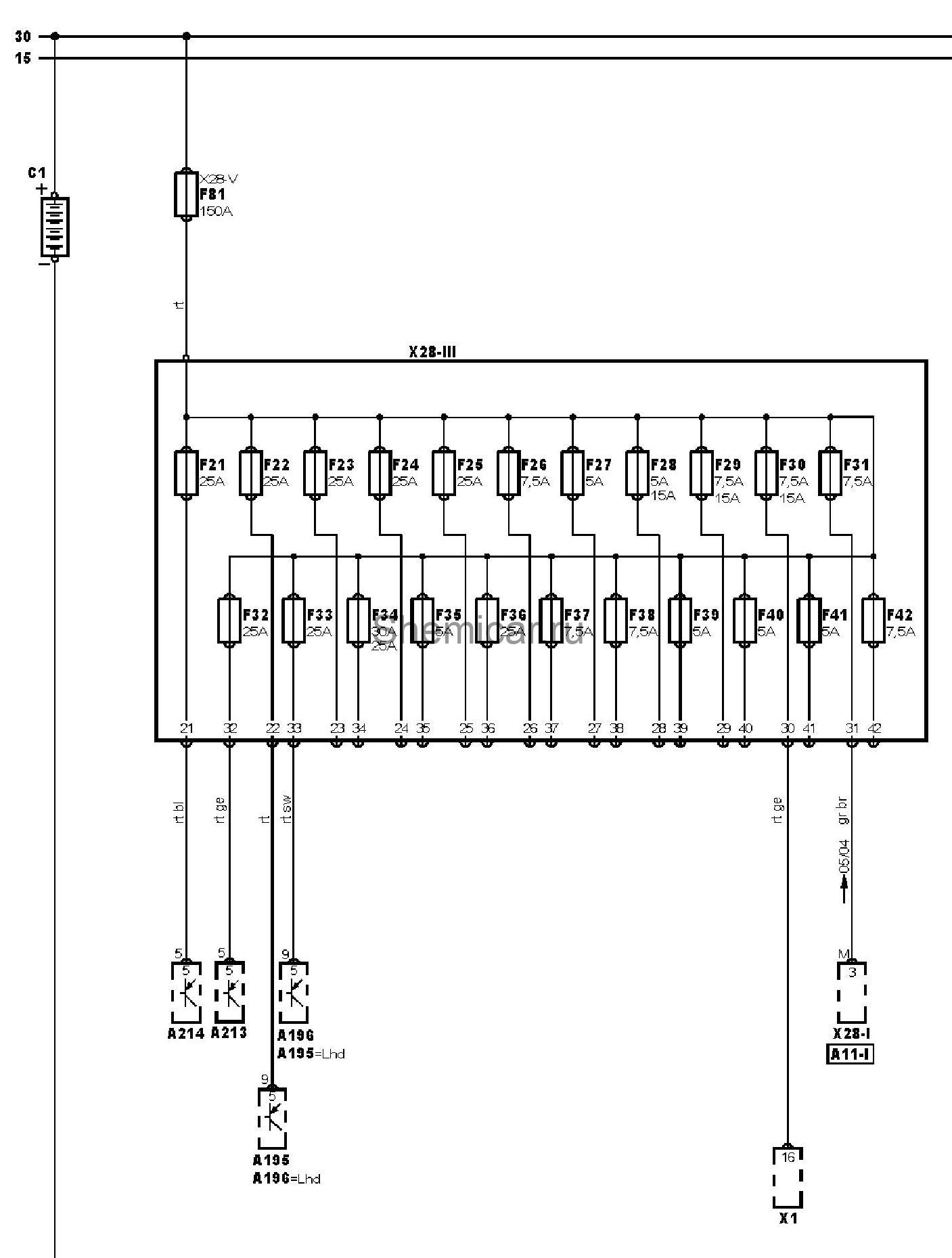

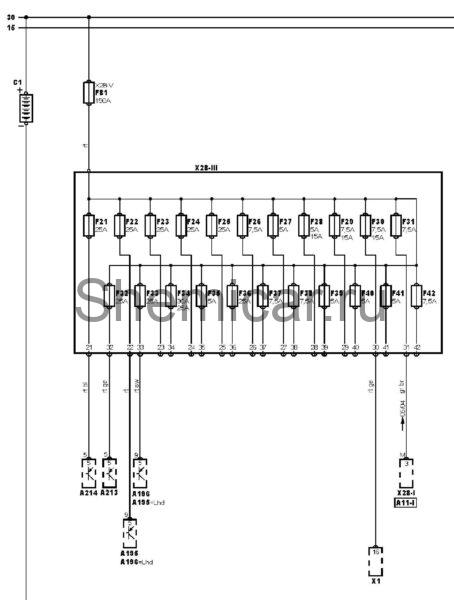

Электросхема распределения питания — Блок предохранителей в салоне.

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11-I	Многофункциональный блок управления 1
A195	Блок управления электрооборудованием двери водителя
A196	Блок управления электрооборудованием двери пассажира
A213	Блок управления электрооборудованием левой задней двери
A214	Блок управления электрооборудованием правой задней двери
C1	Аккумуляторная батарея
F21	Предохранитель
F22	Предохранитель
F23	Предохранитель
F24	Предохранитель
F25	Предохранитель
F26	Предохранитель
F27	Предохранитель
F28	Предохранитель
F29	Предохранитель
F30	Предохранитель
F31	Предохранитель
F32	Предохранитель
F33	Предохранитель
F34	Предохранитель
F35	Предохранитель
F36	Предохранитель
F37	Предохранитель
F38	Предохранитель
F39	Предохранитель
F40	Предохранитель
F41	Предохранитель
F42	Предохранитель
F81	Предохранитель
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле, моторный отсек
X28-III	Блок предохранителей/реле, приборная панель
X28-V	Блок предохранителей/реле, ниша запасного колеса

цвета проводов на схеме.

bl = синий	br = коричневый
gn = зеленый	gr = серый
rs = розовый	rt = красный
ws = белый	hbl = голубой
el = кремовый	ge = желтый
nf= нейтральный	og=оранжевый
sw = черный	vi = фиолетовый
hgn= светло зеленый	rbr = пурпурный
