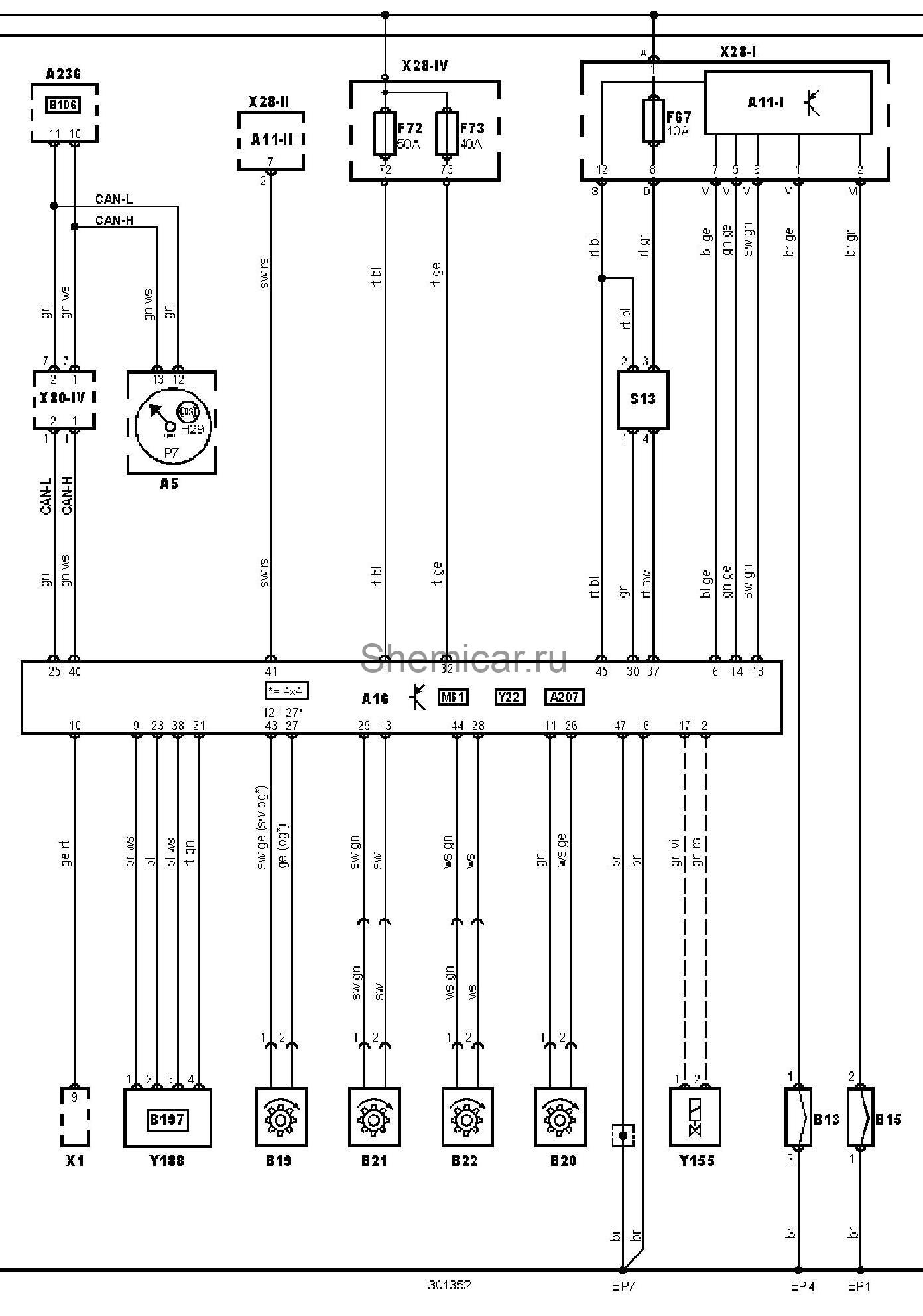

Электросхема АБС тип 1 Mercedes Benz E-Class 211

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A207

Блок управления ESP (система поддержания курсовой устойчивости)

A236

Блок управления электрооборудованием рулевой колонки

B13

Датчик износа тормозной колодки (правой передней)

B15

Датчик износа тормозной колодки (правой задней)

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

B106

Датчик положения рулевого колеса

B197

Датчик ускорения (бокового)

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

EP1

Точка заземления

EP4

Точка заземления

EP7

Точка заземления

F67

Предохранитель

F72

Предохранитель

F73

Предохранитель

H29

Индикатор ABS

M61

Электродвигатель насоса ABS

P7

Тахометр

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

X1

Диагностический разъем (DLC)

Y22

Модулятор ABS

Y155

Клапан усилителя рулевого управления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
