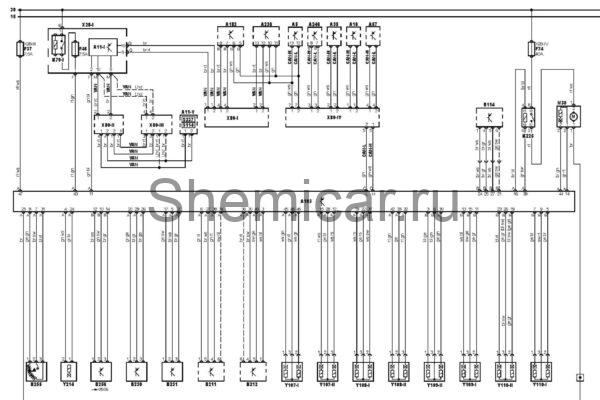

Электросхема подвески тип 2 Mercedes Benz E-Class 211

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-V

Многофункциональный блок управления 5

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A103

Блок управления подвеской

A183

Блок управления замком зажигания

A236

Блок управления электрооборудованием рулевой колонки

A246

Шина данных CAN, блок управления шлюзом

B114

Датчик высоты положения кузова (задний)

B211

Датчик высоты положения кузова (левый передний)

B212

Датчик высоты положения кузова (правый передний)

B230

Датчик ускорения (подвеска с электронным управлением), левый передний

B231

Датчик ускорения (подвеска с электронным управлением), правый передний

B255

Датчик давления в пневмоподвеске

B256

Датчик ускорения (подвеска с электронным управлением), задний

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP2

Точка массы

EP8

Точка массы

F37

Предохранитель

F45

Предохранитель

F74

Предохранитель

K79-I

Реле 1 основных цепейзажигания

K225

Реле компрессора активной подвески

M30

Компрессор системы активной подвески

S114

Переключатель выбора уровня активной подвеской

S337

Концевой выключатель педали акселератора

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, моторный отсек

X28-III

Блок предохранителей/реле, приборная панель

X28-IV

Блок предохранителей/реле, пространство для ног

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-III

Разъем 3 шины данных

X80-IV

Разъем 4 шины данных

Y107-I

Клапан управления подвеской, левый передний 1

Y107-II

Клапан управления подвеской, левый передний2

Y108-I

Клапан управления подвеской, правый передний1

Y108-II

Клапан управления подвеской, правый передний2

Y110-I

Клапан управления подвеской, правый задний 1

Y110-II

Клапан управления подвеской, правый задний2

Y214

Клапан управления давлением в ресивере пневмоподвески

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
