Электросхема приборной панели Mercedes Benz E-Class 211

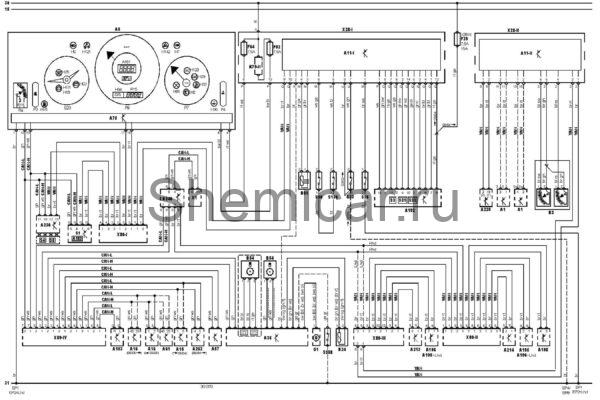

Электрическая схема приборной панели Mercedes Benz E-Class 211 2005, 2006 года выпуска.

Электросхема приборной панели и комбинации приборов.



обозначения к электрической схеме Mercedes Benz Е-Class

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A15

Блок управления системой поддержания скорости (круиз-контроль)

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A61

Электронный блок управления противобуксовочной системой

A75

Блок управления комбинацией приборов

A103

Блок управления подвеской

A161

Многофункциональный дисплей

A183

Блок управления замком зажигания

A192

Блок управления освещением

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A198

Электронный блок управления SRS

A213

Блок управления электрооборудованием левой задней двери

A214

Блок управления электрооборудованием правой задней двери

A229

Блок управления системой контроля давления вшинах

A236

Блок управления электрооборудованием рулевой колонки

A246

Шина данных CAN, блок управления шлюзом

A262

Блок управления поддержанием дистанции (круиз-контроль)

B3

Датчик указателя уровня топлива

B24

Датчик температуры охлаждающей жидкости

B54

Датчик положения коленчатого вала

B61

Датчик температуры окружающего воздуха

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

EP1

Точка массы

EP2

Точка массы

EP4

Точка массы

EP8

Точка массы

E23

Часы

F29

Предохранитель

F52

Предохранитель

F64

Предохранитель

G1

Г енератор

H2

Индикатор включения дальнего света фар

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H25

Индикатор свечей накаливания

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H36

Индикатор низкого уровня охлаждающей жидкости

H63

Индикатор неисправности системы управления двигателем (MIL)

H81

Резервная контрольнаялампа

H94

Индикатор режима работы трансмиссии

H121

Индикатор системы курсовой устойчивости (ESP)

H123

Индикатор системы SRS

H142

Индикатор системы подержания дистанции (круиз-контроль)

K79-II

Реле 2 основных цепейзажигания

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

P15

Одометр

R4

Реостат подсветки комбинации приборов

S1

Замок зажигания

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S50

Датчик низкого уровня охлаждающей жидкости

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S318

Выключатель сброса показаний одометра (счетчика пробега)

S358

Датчик-выключатель по уровню моторного масла

VAN

Шина данныхVAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек

X28-II

Блок предохранителей/реле, багажное отделение

X28-III

Блок предохранителей/реле, приборнаяпанель

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-III

Разъем 3 шины данных

X80-IV

Разъем 4 шины данных

цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
