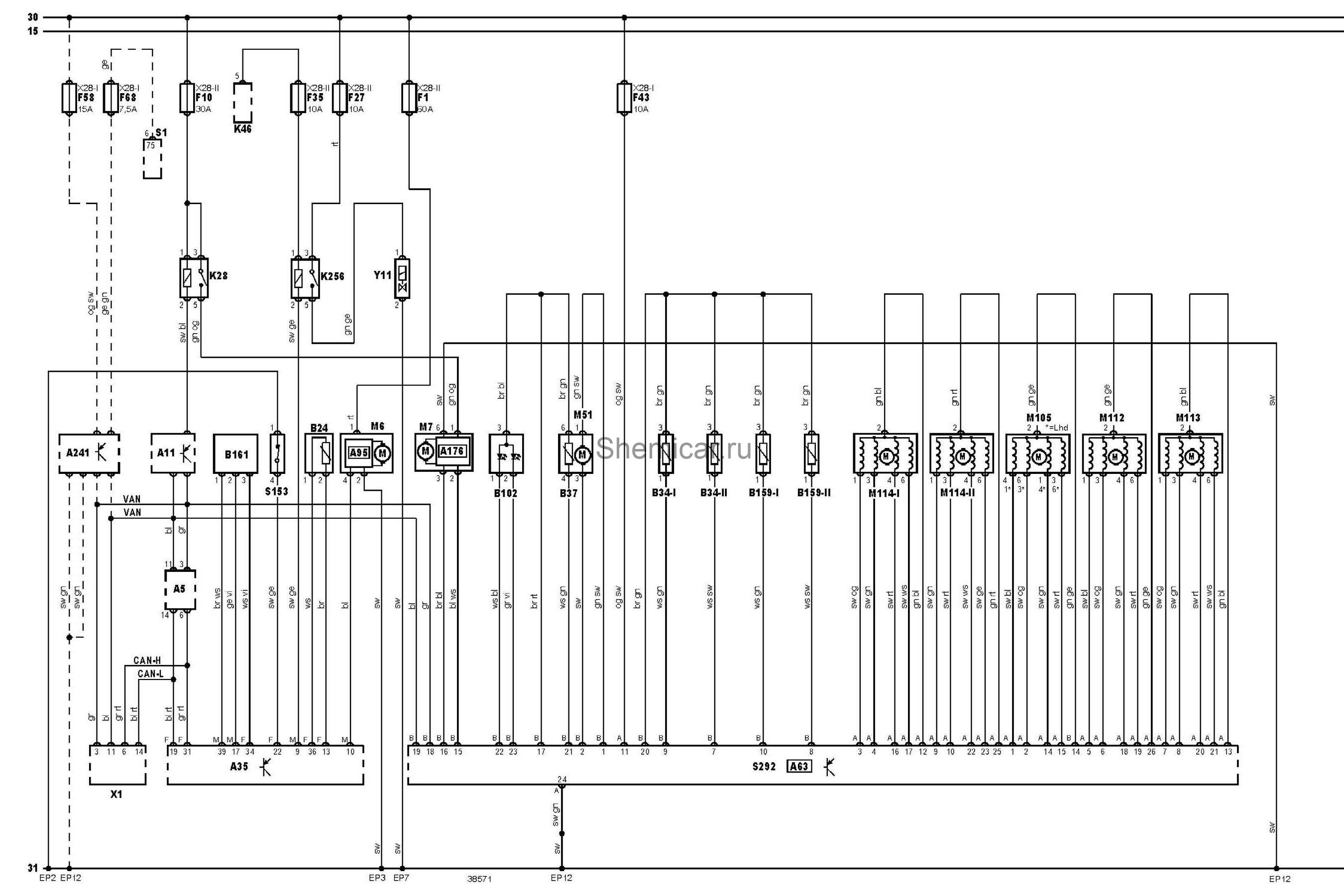

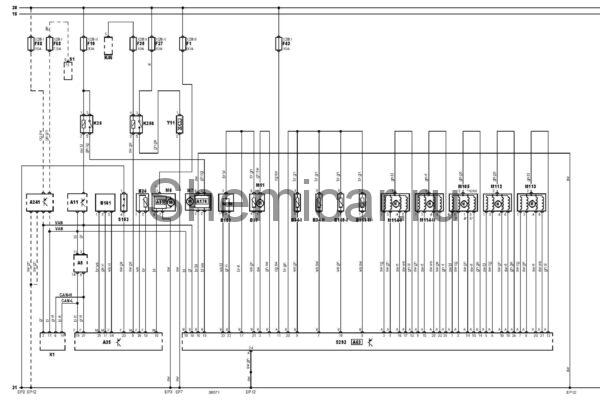

Электросхема кондиционера тип 2 Ford Focus C-MAX

15

Замок зажигания — зажиганиевключено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A95

Блок управления электродвигателем вентилятора системы охлаждения

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

A241

Сенсорныйдисплей

B24

Датчик температуры охлаждающей жидкости

B34-I

Датчик температуры на выходе из отопителя, левый

B34-II

Датчик температуры на выходе из отопителя, правый

B37

Датчик температуры воздуха в салоне

B102

Датчик солнечного света (системакондиционирования)

B159-I

Датчик температуры воздуха, подаваемого из вентиляционной решетки приборной панели, левый

B159-II

Датчик температуры воздуха, подаваемого извентиляционной решетки приборной панели, правый

B161

Датчик давления хладагента системы кондиционирования

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

F1

Предохранитель

F10

Предохранитель

F27

Предохранитель

F35

Предохранитель

F43

Предохранитель

F58

Предохранитель

F68

Предохранитель

K28

Реле электродвигателя вентилятора отопителя

K46

Реле системы управления двигателем

K256

Реле полного открытия дроссельной заслонки

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M51

Вентилятор датчика температуры воздуха в салоне

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M112

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M113

Электродвигатель привода заслонки обдува стекол

M114-I

Электродвигатель привода заслонки смешивания потоков воздуха, левый

M114-II

Электродвигатель привода заслонки смешивания потоков воздуха, правый

S1

Замок зажигания

S153

Датчик-выключатель по низкому давлению хладагента в системе кондиционирования

S292

Панель управления кондиционером/отопителем

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
