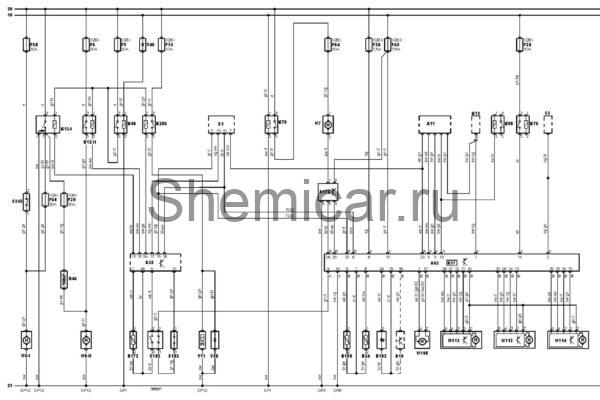

Электросхема кондиционера тип 4 Ford Focus 1

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A19

Маршрутный компьютер

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

B34

Датчик температуры на выходе из отопителя

B37

Датчик температуры воздуха в салоне

B102

Датчик солнечного света (системакондиционирования)

B159

Датчик температуры воздуха, подаваемого из вентиляционной решетки приборнойпанели

B172

Датчик температуры головки блока цилиндров

F6

Предохранитель

F9

Предохранитель

F15

Предохранитель

F28

Предохранитель

F29

Предохранитель

F36

Предохранитель

F45

Предохранитель

F64

Предохранитель

F65

Предохранитель

F98

Предохранитель

K12-I

Реле электродвигателя вентилятора системы охлаждения — низкая скорость

K12-II

Реле электродвигателя вентилятора системы охлаждения — высокая скорость

K13

Реле обогревателя заднего стекла

K46

Реле системы управления двигателем

K76

Реле вспомогательных цепей

K79

Реле основных цепей

K98

Реле обогревателя лобового стекла

K256

Реле полного открытия дроссельной заслонки

M6-I

Электродвигатель вентилятора системы охлаждения 1

M6-II

Электродвигатель вентилятора системы охлаждения 2

M7

Электродвигатель вентилятора кондиционера/отопителя

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M112

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M113

Электродвигатель привода заслонки обдува стекол

M114

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

R46

Резистор электродвигателя вентилятора системы охлаждения

S3

Выключатель фар

S152

Датчик-выключатель по высокому давлению хладагента в системе кондиционирования

S153

Датчик-выключатель по низкому давлению хладагента в системе кондиционирования

S242

Выключатель электродвигателя вентилятора системы охлаждения (после остановки двигателя)

V35

Диод цепи электромагнитной муфты компрессора кондиционера

V40

Диод цепи системы управления двигателя

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек

X28-II

Блок предохранителей/реле, приборная панель

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
