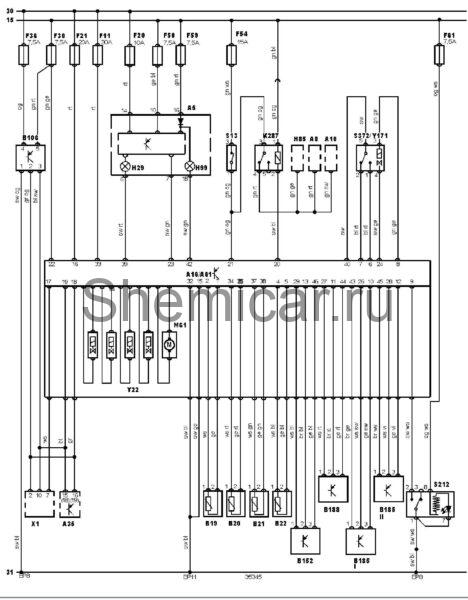

Электросхема АБС тип 1 Ford Focus 1

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A8

Левый задний фонарь всборе

A10

Правый задний фонарь в сборе

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

B106

Датчик положения рулевого колеса

B152

Датчик ускорения

B185-I

Датчик 1 давления тормозной жидкости

B185-II

Датчик 2 давления тормозной жидкости

B188

Датчик бокового перемещения

EP11

Точка заземления

EP8

Точка заземления

F11

Предохранитель

F20

Предохранитель

F21

Предохранитель

F30

Предохранитель

F36

Предохранитель

F50

Предохранитель

F54

Предохранитель

F59

Предохранитель

F61

Предохранитель

H29

Индикатор ABS

H85

Стоп-сигнал, центральный

H99

Индикатор противобуксовочной системы

K287

Реле отключения стоп-сигналов

M61

Электродвигатель насоса

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S212

Выключатель противобуксовочной системы

S372

Датчик-выключатель положения диафрагмы усилителя тормозов

X1

Диагностический разъем (DLC)

Y22

Модулятор давления

Y171

Клапан положения диафрагмы усилителя тормозов

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
