Электросхема Ford Focus 1 стеклоподъемники

Схема электрооборудования форд фокус 1.

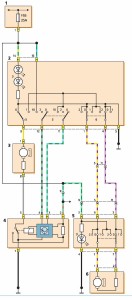

Схема включения стеклоподъемников с элект­роприводом только на передних дверях.

1 — ос­новной монтажный блок (в салоне); 2 — панель управления стеклоподъемниками на левой передней двери (0 — выключено; 1 — подъем; 2 — опускание; 3 — подсветка; 5 — выключатель стеклоподъемника левой передней двери; 6 — выключатель стеклоподъемника правой передней двери; 10 — автоматический режим); 3 — электропривод стеклоподъемника левой передней двери; 4 — реле автоматического режима сте­клоподъемника; 5 — выключатель стеклоподъемника правой передней двери (0 — выключено; 1 — подъем; 2 — опускание; 3 — подсветка); 6 — электропривод стеклоподъемника правой передней двери

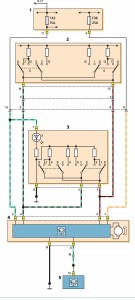

Схема включения электропривода стеклоподъемника левой передней двери Ford Focus 1.

1 — блок временной задерж­ки; 2 — основной монтажный блок (в салоне); 3 — панель управления стеклоподъемниками на двери водителя (0 — вы­ключено; 1 — подъем; 2 — опускание; 3 — подсветка; 5 — выключатель на левой передней двери; 10 — опускание в автоматическом режиме; 11 — подъем в автоматическом режиме); 4 — электропривод стеклоподъемника левой передней двери; 5 — резерв; 6 — блок управления центральным замком

Схема включения электропривода стеклоподъемника пра­вой передней двери.

1 — основной монтажный блок (в сало­не); 2 — панель управления стеклоподъемниками на левой передней двери (0 — выключено; 1 — подъем; 2 — опускание; 6 — выключатель стеклоподъемника правой передней двери; 12 — опускание в автоматическом режиме; 13 — подъем в ав­томатическом режиме); 3 — выключатель стеклоподъемника на правой передней двери (0 — выключено; 1 — подъем; 2 — опу­скание; 3 — подсветка; 4 — опускание в автоматическом режи­ме; 5 — подъем в автоматическом режиме); 4 — электропривод стеклоподъемника правой передней двери; 5 — блок управления центральным замком

Схема включения электроприводов стеклоподъемников задних дверей

а — левой задней двери; б — правой зад­ней двери; 1 — основной монтажный блок (в салоне); 2 — панель управления стеклоподъемниками на передней левой двери (0 — выключено; 1 — подъем; 2 — опускание; 8 — выключатель стеклоподъемника левой задней двери; 9 — выключатель сте­клоподъемника правой задней двери; 14, 16 — опускание в автоматическом режиме; 15, 17 — подъем в автоматическом режи­ме); 3 — выключатель стеклоподъемника на левой задней двери (0 — выключено; 1 — подъем; 2 — опускание; 3 — подсветка; 4 — опускание в автоматическом режиме; 5 — подъем в автоматическом режиме); 4 — выключатель стеклоподъемника на пра­вой задней двери (0 — выключено; 1 — подъем; 2 — опускание; 3 — подсветка; 4 — опускание в автоматическом режиме; 5 — подъем в автоматическом режиме); 5 — электропривод стеклоподъемника левой задней двери; 6 — электропривод стеклоподъ­емника правой задней двери; 7 — блок управления центральным замком

цвета проводов на схеме.
