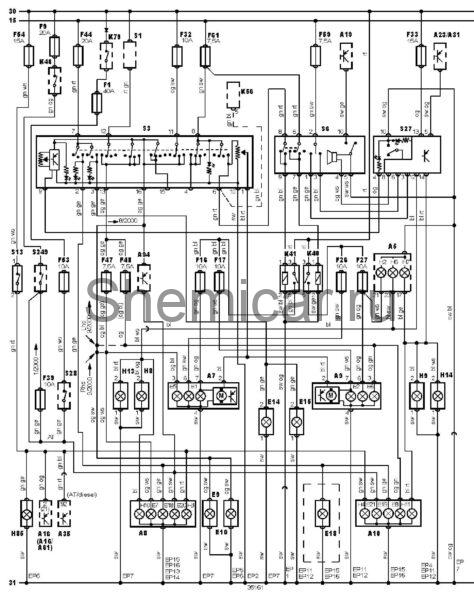

Электросхема внешнего освещения тип 1 Ford Focus 1

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара всборе

A8

Левый задний фонарь всборе

A9

Правая фара всборе

A10

Правый задний фонарь в сборе

A16

Электронный блок управления ABS

A19

Маршрутный компьютер

A23

Блок управления противоугоннойсистемой

A31

Блок управления центральным замком

A35

Электронный блок управления двигателем (ECM)

A61

Электронный блок управления противобуксовочной системой

A94

Интегрированное реле/блок управления

EP1

Точка массы

EP11

Точка массы

EP12

Точка массы

EP13

Точка массы

EP14

Точка массы

EP15

Точка массы

EP16

Точка массы

EP2

Точка массы

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

EP7

Точка массы

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F1

Предохранитель

F9

Предохранитель

F16

Предохранитель

F17

Предохранитель

F26

Предохранитель

F27

Предохранитель

F32

Предохранитель

F33

Предохранитель

F39

Предохранитель

F44

Предохранитель

F47

Предохранитель

F48

Предохранитель

F53

Предохранитель

F54

Предохранитель

F59

Предохранитель

F61

Предохранитель

H2

Индикатор включения дальнего света фар

H3

Лампа левого стоп-сигнала

H4

Лампа правогостоп-сигнала

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателяповорота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

H85

Лампа центрального стоп-сигнала

K40

Реле дальнего света фар

K41

Реле ближнего света фар

K46

Реле системы управления двигателем

K56

Реле насоса омывателя фар

K79

Реле основных цепейзажигания

S1

Замок зажигания

S3

Выключатель фар

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S249

Датчик положения селектора

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
