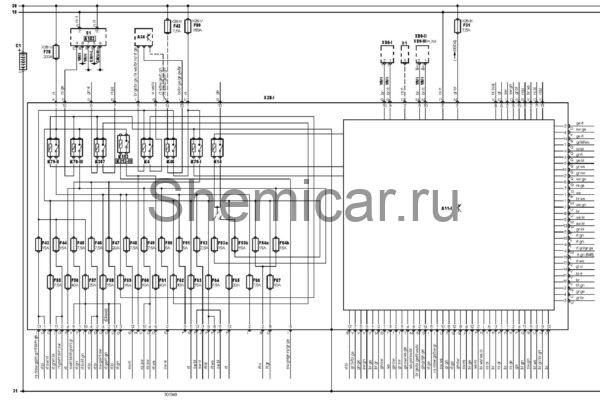

Электросхема питания тип 1 Mercedes Benz E-Class 211

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления 1

A35

Электронный блок управления двигателем (ECM)

A183

Блок управления замком зажигания

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

C1

Аккумуляторная батарея

F53a

Предохранитель

F53b

Предохранитель

F54a

Предохранитель

F54b

Предохранитель

F31

Предохранитель

F42

Предохранитель

F43

Предохранитель

F44

Предохранитель

F45

Предохранитель

F46

Предохранитель

F47

Предохранитель

F48

Предохранитель

F49

Предохранитель

F50

Предохранитель

F51

Предохранитель

F52

Предохранитель

F55

Предохранитель

F56

Предохранитель

F57

Предохранитель

F58

Предохранитель

F59

Предохранитель

F60

Предохранитель

F61

Предохранитель

F62

Предохранитель

F63

Предохранитель

F64

Предохранитель

F65

Предохранитель

F66

Предохранитель

F67

Предохранитель

F78

Предохранитель

F80

Предохранитель

K4

Реле стартера

K14

Реле звукового сигнала

K46

Реле системы управления двигателем

K79-I

Реле 1 основных цепей зажигания

K79-II

Реле 2 основных цепей зажигания

K79-III

Реле 3 основных цепей

K152

Реле насоса системы подачи воздуха на выпуск

K212-IN

Реле электродвигателя масляного насоса 3

K307

Реле насоса рабочей жидкоститрансмиссии

S1

Замок зажигания

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек

X28-III

Блок предохранителей/реле, приборная панель

X28-V

Блок предохранителей/реле, ниша запасного колеса

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-III

Разъем 3 шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
