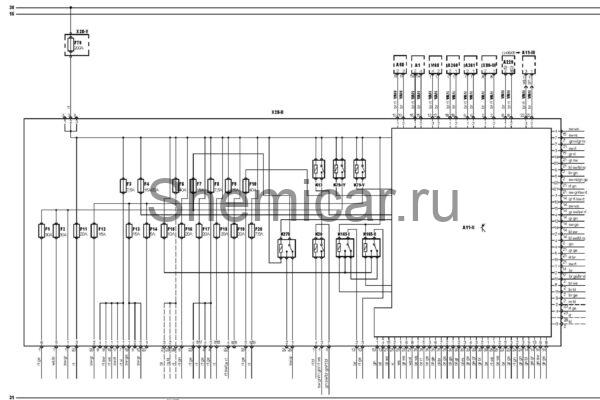

Электросхема питания тип 2 Mercedes Benz E-Class 211

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A11-II

Многофункциональный блок управления 2

A11-III

Многофункциональный блок управления 3

A58

Блок управления приводом открывания/закрывания крышки багажника (задней двери)

A229

Блок управления системой контроля давления в шинах

A260

Блок контроля загрузки багажного отделения

A261

Блок управления приводом открывания / закрывания задней двери

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F79

Предохранитель

K13

Реле обогревателя заднего стекла

K20

Реле топливного насоса

K79-IV

Реле 4 основных цепей зажигания

K79-V

Реле 5 основных цепей зажигания

K165-I

Реле 1 привода замка топливозаливной горловины

K165-II

Реле 2 привода замка топливозаливной горловины

K278

Реле очистителя заднего стекла

M68

Электродвигатель насоса регулировки поясничного упораспинки сиденья водителя

VAN

Шина данных VAN

X28-II

Блок предохранителей/реле, багажное отделение

X28-V

Блок предохранителей/реле, ниша запасного колеса

X80-III

Разъем 3 шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
