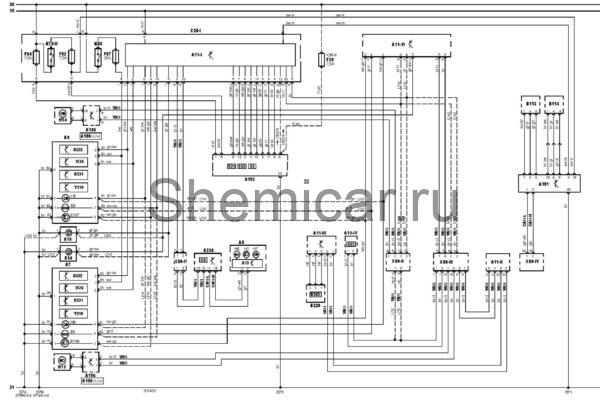

Электросхема передних фар тип 2 Mercedes Benz E-Class 211

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A9

Правая фара в сборе

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A11-III

Многофункциональный блок управления 3

A11-IV

Многофункциональный блок управления 4

A11-VI

Многофункциональный блок управления 6

A75

Блок управления комбинацией приборов

A191

Блок управления корректором фар

A192

Блок управления освещением

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A231

Блок управления ксеноновыми фарами

A232

Блок включения ксеноновых фар

A236

Блок управления электрооборудованием рулевой колонки

B113

Датчик высоты положения кузова (передний)

B114

Датчик высоты положения кузова (задний)

B203

Датчик дождя (очиститель лобового стекла)

B220

Датчик солнечного света

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP4

Точка массы

EP8

Точка массы

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E106

Лампа дальнего света (левая)

E107

Лампа дальнего света (правая)

F29

Предохранитель

F46

Предохранитель

F52

Предохранитель

F57

Предохранитель

H2

Индикатор включения дальнего света фар

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

K46

Реле системы управления двигателем

K79-II

Реле 2 основных цепей зажигания

M36

Электродвигатель корректора фар (правый)

S3

Выключатель фар

S4

Переключатель света фар

S27

Выключатель аварийной сигнализации

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, моторный отсек

X28-III

Блок предохранителей/реле, приборная панель

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-III

Разъем 3 шины данных

X80-IV

Разъем 4 шины данных

Y210

Привод переключения дальнего/ближнего света фары

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
