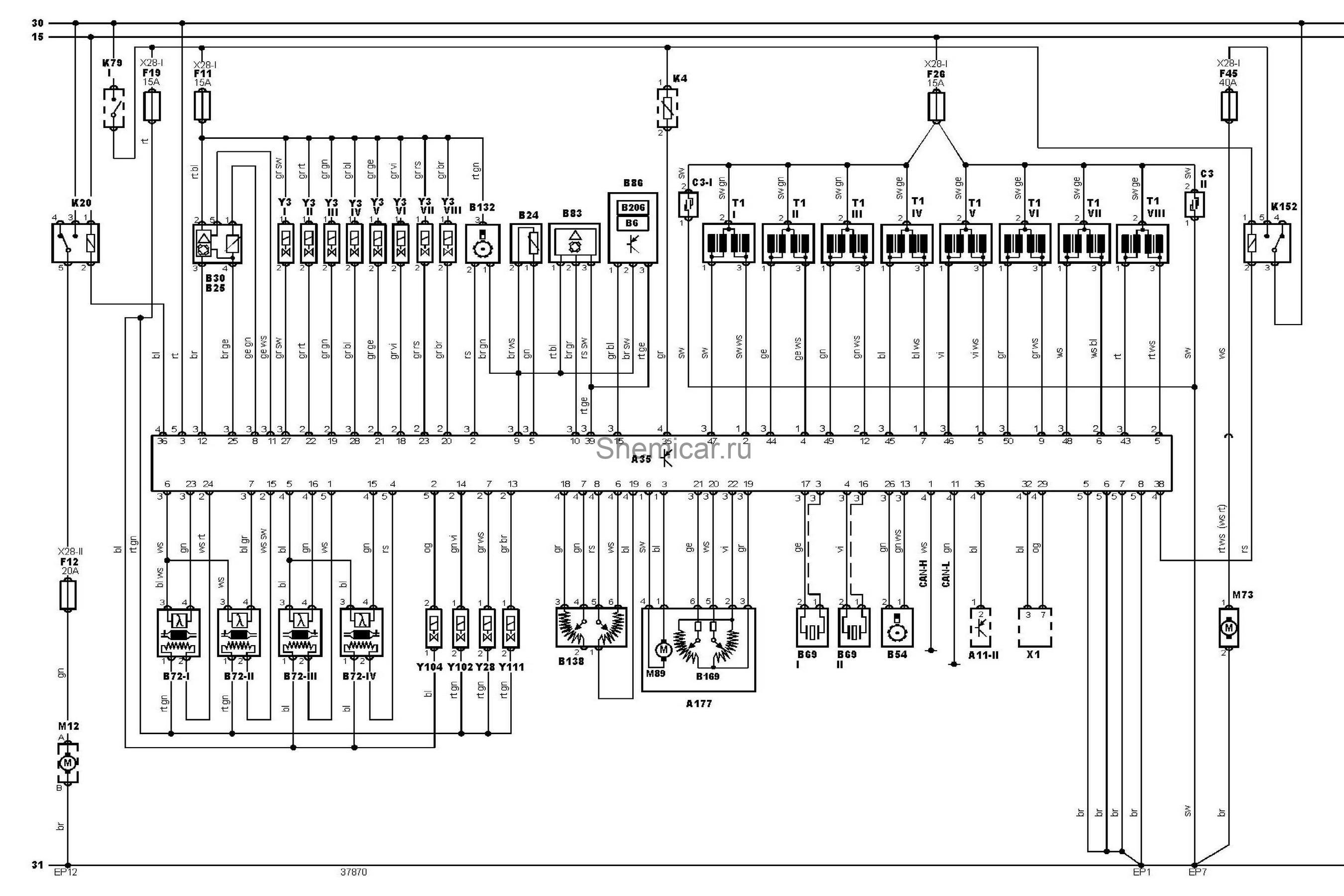

Электросхема двигателя 113.942 тип 1 Mercedes Benz M-Class 163

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-II

Многофункциональный блок управления- нижняя часть приборной панели, справа

A35

Электронный блок управления двигателем (ECM)

A177

Блок управления дроссельной заслонкой

B6

Датчик указателя давления моторного масла

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B72-III

Подогреваемый кислородный датчик

B72-IV

Подогреваемый кислородный датчик

B83

Датчик абсолютного давления во впускном коллекторе

B86

Датчик уровня моторного масла

B132

Датчик положения распределительного вала

B138

Датчик положения педали акселератора

B169

Датчик положения электродвигателя привода дроссельной заслонки

B206

Датчик состояния моторного масла

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

C3

Подавитель помех (аудиосистема)

C3-I

Подавитель помех (аудиосистема)

EP1

Точка массы

EP12

Точка массы

EP7

Точка массы

F11

Предохранитель

F12

Предохранитель

F19

Предохранитель

F26

Предохранитель

F45

Предохранитель

K4

Реле стартера

K20

Реле топливного насоса

K79

Реле основных цепей зажигания

K152

Реле насоса системы подачи воздуха на выпуск

M12

Топливныйнасос

M73

Насос системы подачи воздуха на выпуск

M89

Электродвигатель привода дроссельной заслонки

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — моторный отсек

X28-II

Блок предохранителей/реле — правая нижняя защитная панель

Y3

Форсунка

Y28

Э/м клапан системы рециркуляции ОГ (EGR)

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

Y111

Э/м клапан подачи воздуха на выпуск

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
