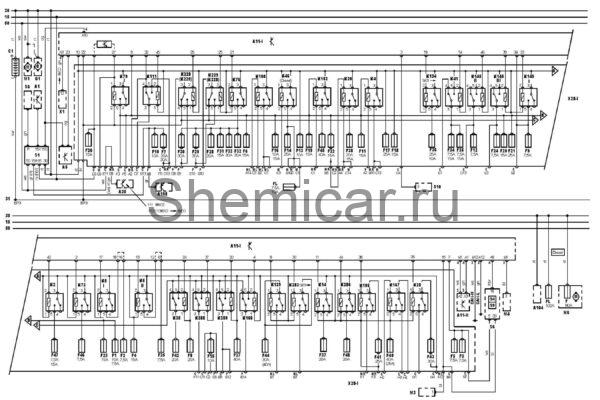

Электросхема питания тип 1 Mercedes Benz M-Class 163

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A1

Аудиосистема

A5

Комбинация приборов

A11-I

Многофункциональный блок управления — моторный отсек

A11-II

Многофункциональный блок управления- нижняя частьприборной панели, справа

A35

Электронный блок управления двигателем (ECM)

A104

Блок управления свечами накаливания

A198

Электронный блок управления SRS

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

C1

Аккумуляторная батарея

EP3

Точка массы

F

Предохранитель

FL

Плавкая вставка

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

F22

Предохранитель

F23

Предохранитель

F24

Предохранитель

F25

Предохранитель

F26

Предохранитель

F27

Предохранитель

F28

Предохранитель

F29

Предохранитель

F30

Предохранитель

F31

Предохранитель

F32

Предохранитель

F33

Предохранитель

F34

Предохранитель

F35

Предохранитель

F36

Предохранитель

F37

Предохранитель

F38

Предохранитель

F40

Предохранитель

F41

Предохранитель

F42

Предохранитель

F43

Предохранитель

F44

Предохранитель

F45

Предохранитель

F46

Предохранитель

F47

Предохранитель

F48

Предохранитель

G1

Г енератор

K2

Реле противотуманных фар

K4

Реле стартера

K5

Реле-прерыватель указателей поворота

K14

Реле звукового сигнала

K20

Реле топливногонасоса

K28

Реле электродвигателя вентилятора отопителя

K35

Реле центрального замка

K41

Реле ближнего света фар

K46

Реле системы управления двигателем

K73

Реле задних противотуманных фонарей

K76

Реле вспомогательных цепей зажигания

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
