Электросхема стеклоподъемников тип 3 Mercedes Benz M-Class 163

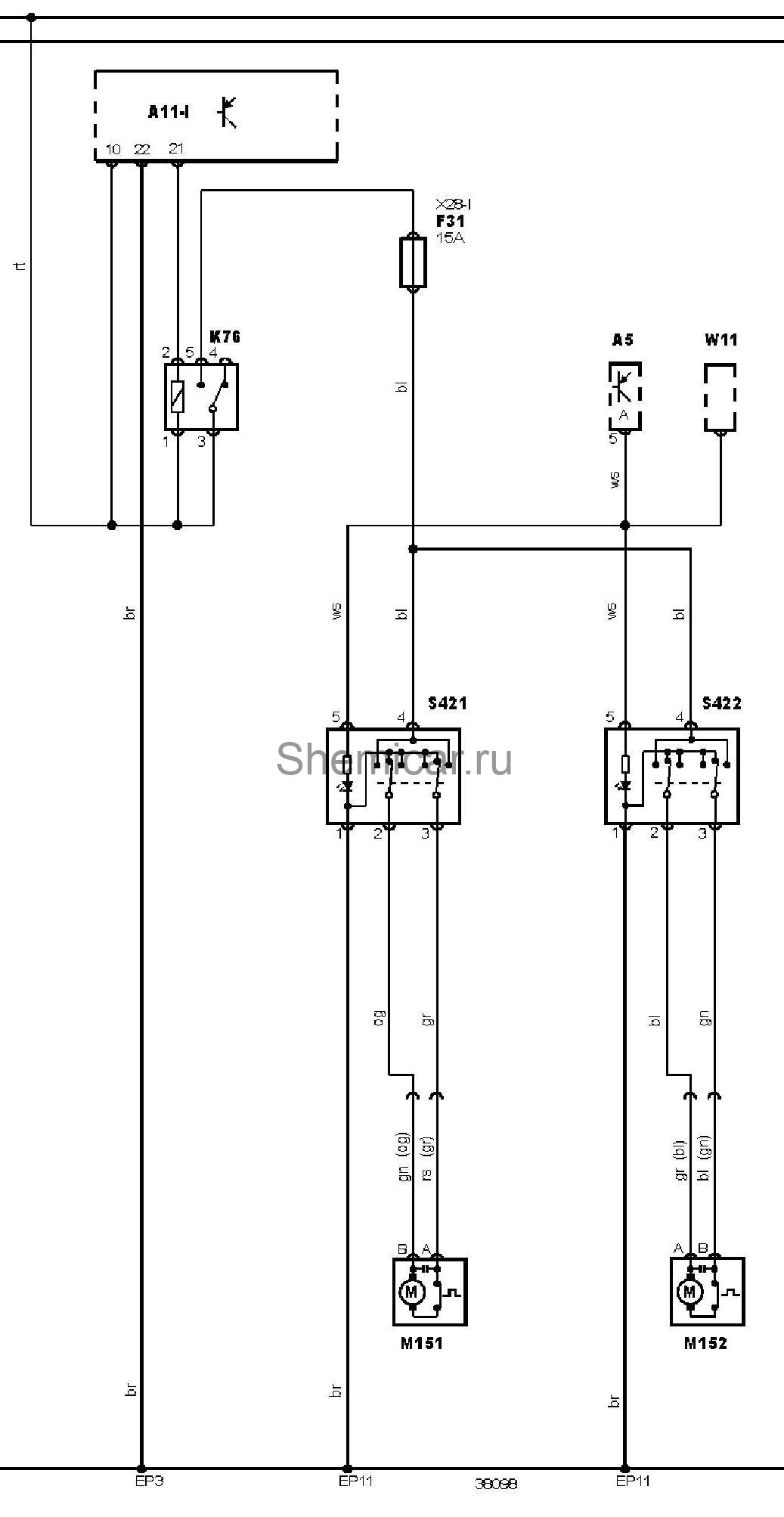

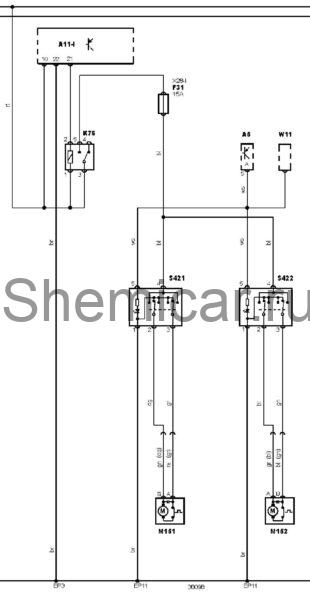

Электрическая схема электропривода стеклоподъемников Mercedes Benz M-Class 163 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Электросхема электропривода стеклоподъемников — Задние габариты.

обозначения к электрической схеме Mercedes Benz M-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11-I	Многофункциональный блок управления — моторный отсек
EP11	Точка массы
EP3	Точка массы
F31	Предохранитель
K76	Реле вспомогательных цепей зажигания
M151	Электропривод стеклоподъемника заднего левого бокового стекла
M152	Электропривод стеклоподъемника заднего правого бокового стекла
S421	Выключатель электропривода стеклоподъемника заднего левого бокового стекла
S422	Выключатель электропривода стеклоподъемника заднего правого бокового стекла
W11	Запасной провод (жгут проводов)
X28-I	Блок предохранителей/реле — моторный отсек

цвета проводов на схеме.
