Электросхема обогревателя стекла тип 1 Mercedes Benz M-Class 163

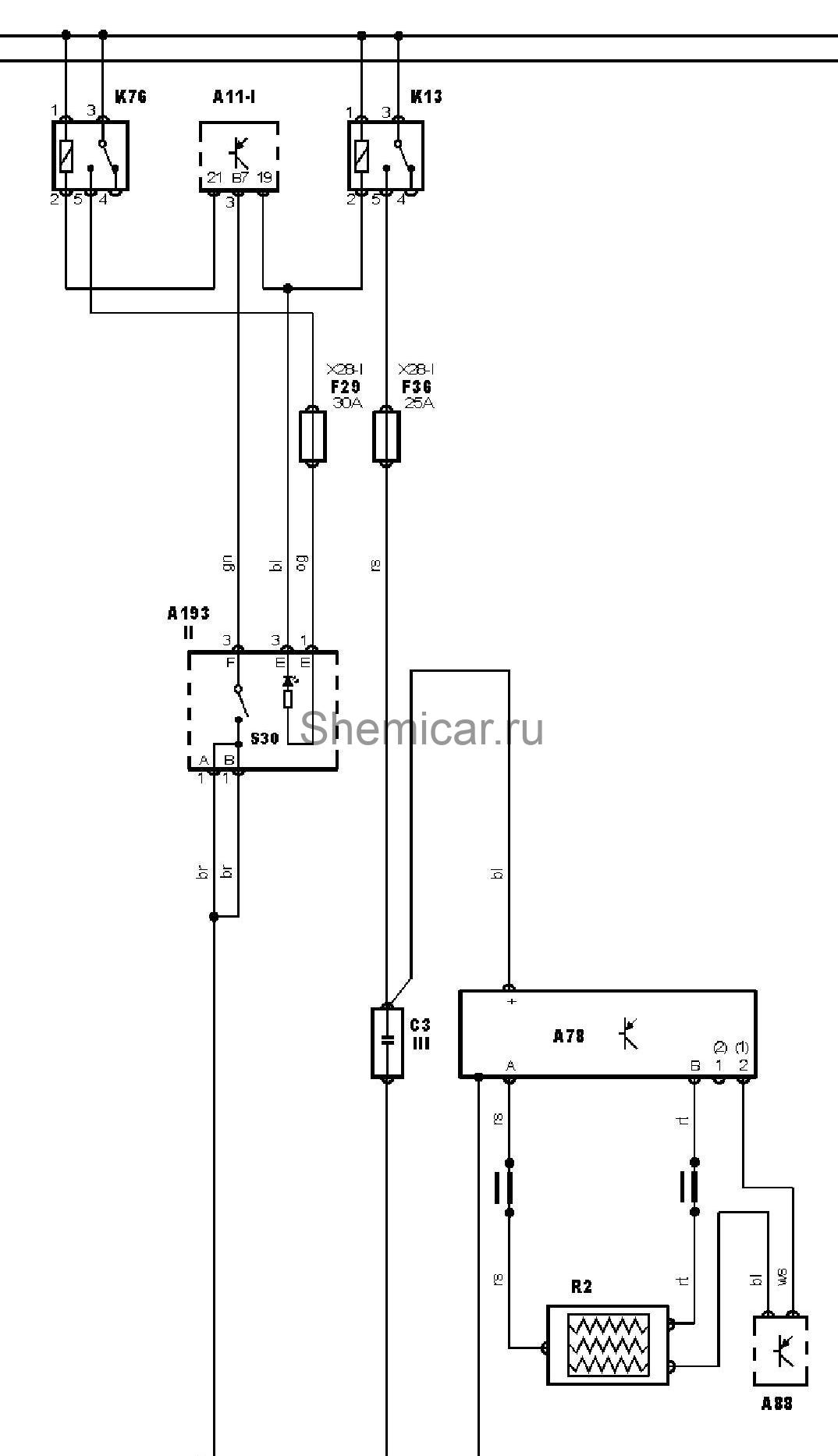

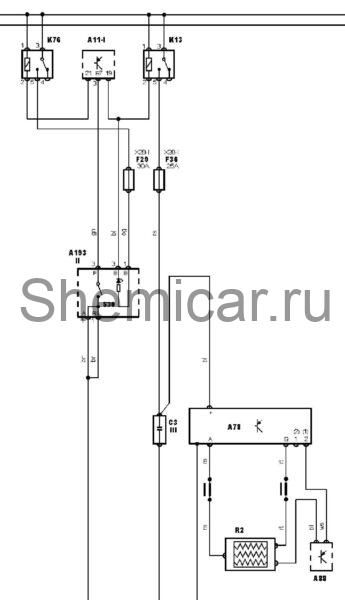

Электрическая схема обогревателя стекла Mercedes Benz M-Class 163 1997, 1998, 1999 года выпуска.

Электросхема обогревателя стекла (-11.1999).

обозначения к электрической схеме Mercedes Benz M-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11-I	Многофункциональный блок управления — моторный отсек
A78	Блок антенны
A88	Усилитель сигнала антенны
A193	Многофункциональный переключатель в сборе
C3	Подавитель помех (аудиосистема)
EP14	Точка массы
EP8	Точка массы
F29	Предохранитель
F36	Предохранитель
K13	Реле обогревателя заднего стекла
K76	Реле вспомогательных цепей зажигания
R2	Обогреватель заднего стекла
S30	Выключатель обогревателя заднего стекла
X28-I	Блок предохранителей/реле — моторный отсек

цвета проводов на схеме.
