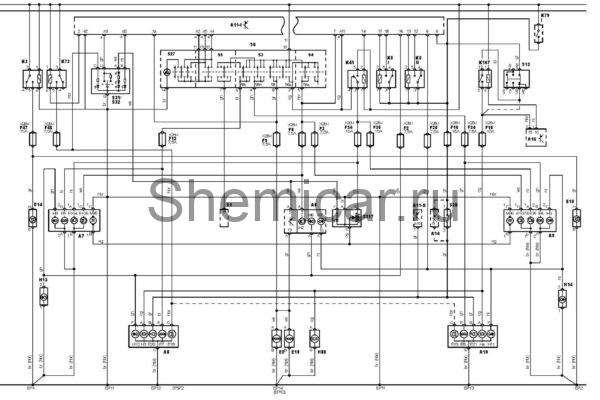

Электросхема внешнего освещения тип 2 Mercedes Benz M-Class 163

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара всборе

A8

Левый задний фонарь всборе

A9

Правая фара всборе

A10

Правый задний фонарь в сборе

A11-I

Многофункциональный блок управления — моторный отсек

A11-II

Многофункциональный блок управления- нижняя частьприборной панели, справа

A14

Блок управления переключением передач

A16

Электронный блок управления ABS

EP11

Точка массы

EP12

Точка массы

EP13

Точка массы

EP14

Точка массы

EP2

Точка массы

EP4

Точка массы

E5

Лампа левого переднего габарита

E6

Лампа правогопереднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

E104

Лампа ближнего света (левая)

E105

Лампа ближнего света (правая)

E106

Лампа дальнего света (левая)

E107

Лампа дальнего света (правая)

F2

Предохранитель

F3

Предохранитель

F5

Предохранитель

F9

Предохранитель

F12

Предохранитель

F15

Предохранитель

F16

Предохранитель

F24

Предохранитель

F25

Предохранитель

F34

Предохранитель

F35

Предохранитель

F46

Предохранитель

F47

Предохранитель

H2

Индикатор включения дальнего света фар

H3

Лампа левого стоп-сигнала

H4

Лампа правогостоп-сигнала

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателяповорота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота / габарит

H14

Правый повторитель указателей поворота / габарит

H85

Лампа центрального стоп-сигнала

K2

Реле противотуманных фар

K5

Реле-прерыватель указателей поворота

K41

Реле ближнего света фар

K73

Реле задних противотуманных фонарей

K79

Реле основных цепейзажигания

K167

Реле стоп-сигналов

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

S1

Замок зажигания

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S217

Переключатель корректора фар

X28-I

Блок предохранителей/реле — моторный отсек

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
