Электросхема мультимедиа-системы тип 1 Mercedes Benz M-Class 163

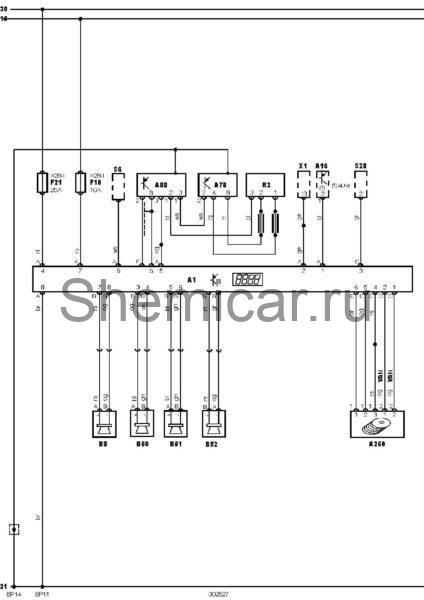

Электрическая схема мультимедиа — системы Mercedes Benz M-Class 163 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Электросхема мультимедиа — системы — Без усилителя.

обозначения к электрической схеме Mercedes Benz M-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A16	Электронный блок управления ABS
A78	Блок антенны
A88	Усилитель сигнала антенны
A250	CD-чейнджер
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
EP11	Точка массы
EP14	Точка массы
F10	Предохранитель
F21	Предохранитель
R2	Обогреватель заднего стекла
S6	Комбинированный переключатель
S28	Выключатель фонарей заднего хода
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле — моторный отсек

цвета проводов на схеме.
