Электросхема АБС тип 1 Mercedes Benz A-Class 168

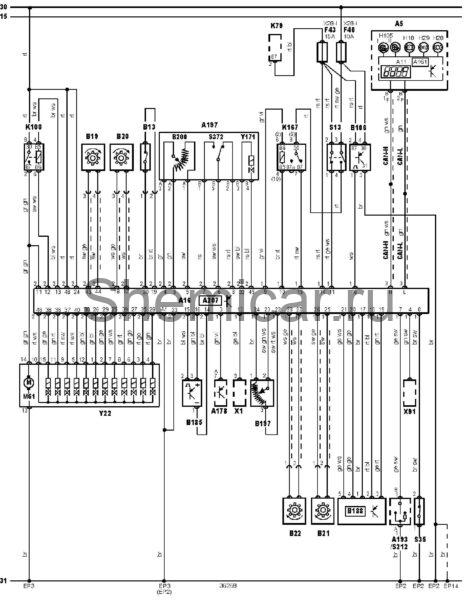

Электрическая схема АБС Mercedes Benz A-Class 168 1998, 1999 года выпуска.

Электросхема АБС — Bosch 5.3 ESP (-07.1999) c ESP.



обозначения к электрической схеме Mercedes Benz A-Class

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A16

Электронный блок управления ABS

A161

Многофункциональный дисплей

A178

Блок управления навигационной системой

A193

Многофункциональный переключатель в сборе

A197

Блок усилителя тормозной системы

A207

Блок управления ESP (система поддержания курсовой устойчивости)

B13

Датчик износа тормозной колодки (правой передней)

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

B106

Датчик положения рулевого колеса

B185

Датчик давления тормозной жидкости

B188

Датчик бокового перемещения

B197

Датчик ускорения (бокового)

B200

Датчик положения диафрагмы усилителя тормозов

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

EP14

Точка заземления

EP2

Точка заземления

EP3

Точка заземления

F40

Предохранитель

F43

Предохранитель

H18

Индикатор низкого уровня тормозной жидкости

H28

Индикатор износа тормозных колодок

H29

Индикатор ABS

H105

Индикатор системы BrakeAssist/ противобуксовочной системы

K79

Реле основных цепей

K100

Реле электродвигателя насоса

K167

Реле стоп-сигналов

M61

Электродвигатель насоса

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S35

Датчик включения стояночного тормоза

S212

Выключатель противобуксовочной системы

S372

Датчик-выключатель положения диафрагмы усилителя тормозов

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — пространство для ног, справа

X91

Разъем датчика скорости автомобиля

Y22

Модулятор давления

Y171

Клапан положения диафрагмы усилителя тормозов



цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
