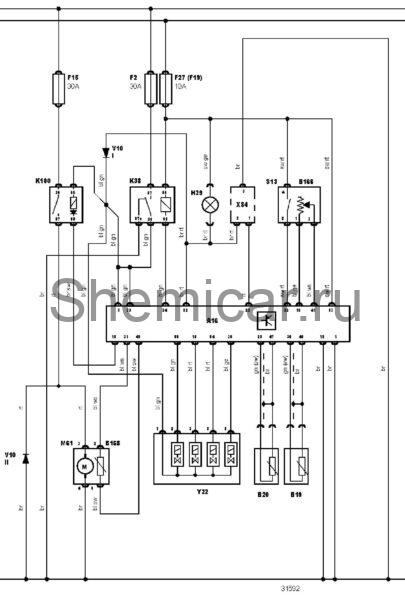

Электросхема АБС тип 1 Ford Escort

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A16

Электронный блок управления

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B166

Датчик перемещения педали тормоза

B168

Датчик электродвигателя насоса

F2

Предохранитель

F15

Предохранитель

F27

Предохранитель

H29

Индикатор ABS

K38

Реле системы

K100

Реле электродвигателя насоса

M61

Электродвигатель насоса

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

V10I

Диод

V10II

Диод

X84

Диагностический разъем

Y22

Модулятор давления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
