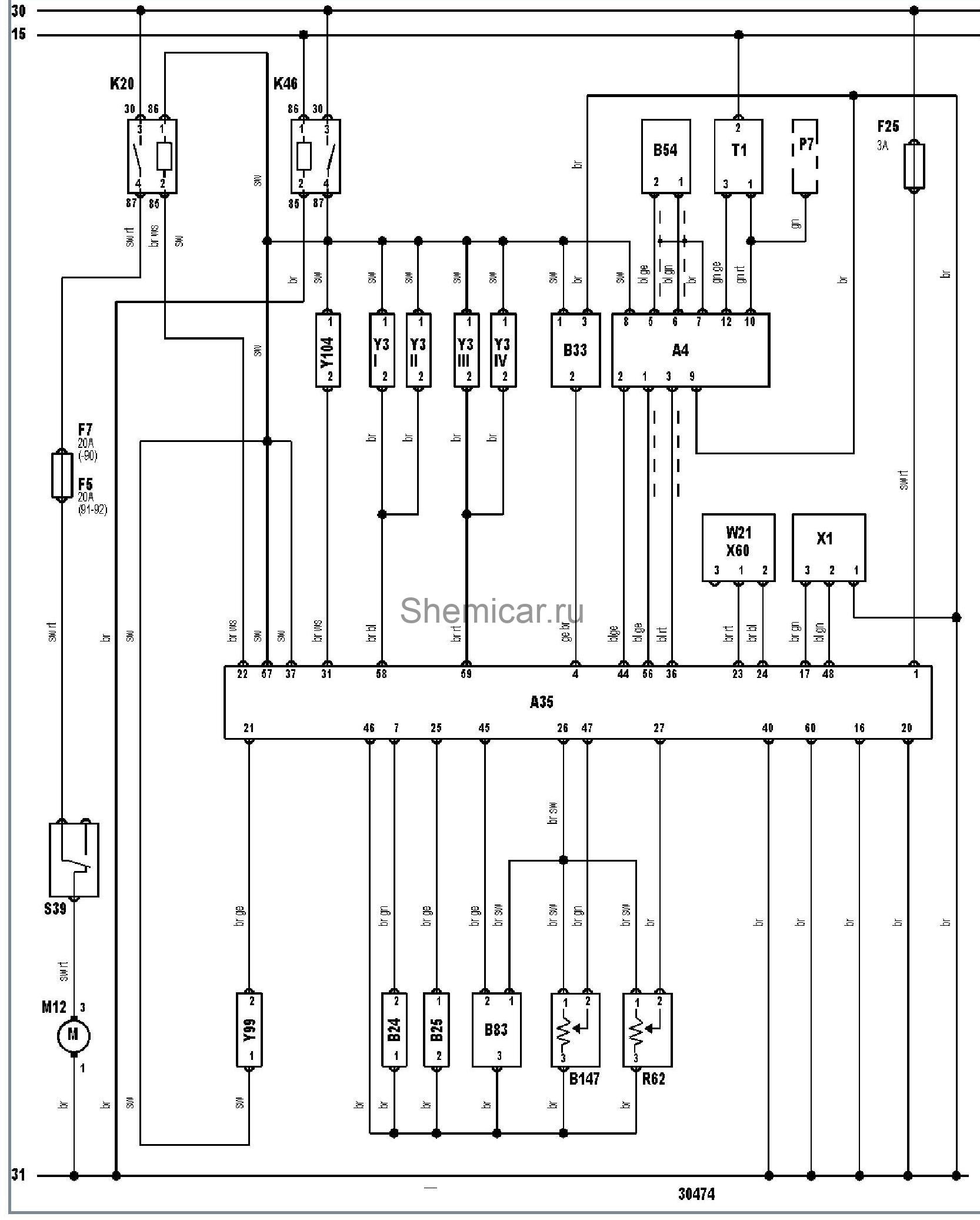

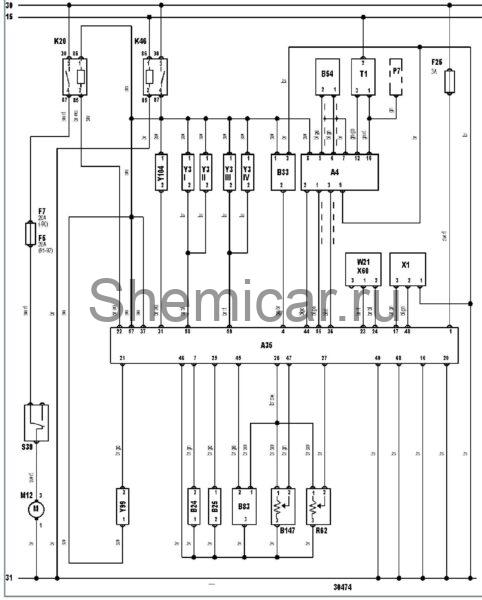

Электросхема двигателя LJE Ford Escort

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B72

Подогреваемый кислородный датчик

B83

Датчик абсолютного давления воздуха во впускном коллекторе

B147

Датчик положения дроссельной заслонки

C3

Подавитель помех

F7

Предохранитель

F13

Предохранитель

F14

Предохранитель

F16

Предохранитель

F33

Предохранитель

K20

Реле топливного насоса

K46

Реле системы управления двигателем

M12

Топливныйнасос

P7

Тахометр

S39

Инерционный выключатель отсечки подачи топлива

S57

Датчик полностью закрытого положения дроссельной заслонки

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

T1

Катушка зажигания

W3

Запасной провод (жгут проводов)

W21

Октан-корректор

X1

Диагностический разъем (DLC)

X60

Разъем регулировки частоты вращения холостого хода

X88

Разъем кондиционера

Y3

Форсунка

Y56

Привод управления частотой вращения холостого хода

Y104

Э/м клапан аккумулятора паров топлива

Y111

Э/м клапан подачи воздуха на выпуск

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
