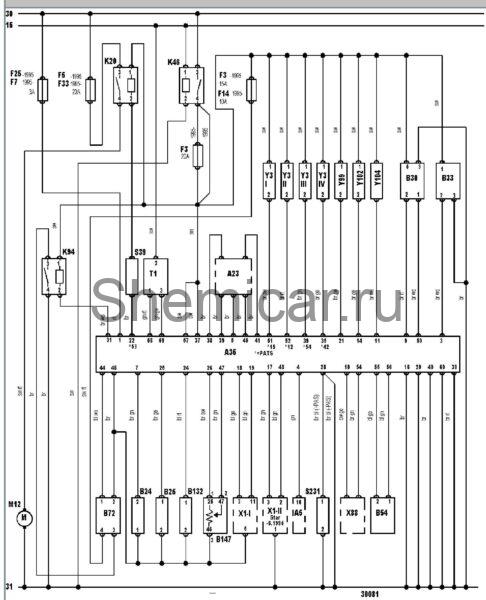

Электросхема двигателя L1E Ford Escort

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A23

Блок управления противоугоннойсистемой

A35

Электронный блок управления двигателем

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B72

Подогреваемый кислородный датчик

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

F3

Предохранитель

F5

Предохранитель

F7

Предохранитель

F14

Предохранитель

F25

Предохранитель

F33

Предохранитель

K20

Реле топливногонасоса

K46

Реле системы управления двигателем

K94

Реле подогреваемого кислородного датчика

M12

Топливныйнасос

S39

Инерционный выключатель отсечки подачи топлива

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

T1

Катушка зажигания

X1 I

Диагностический разъем (DLC)

X1 II

Диагностический разъем (DLC)

X88

Разъем кондиционера

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
