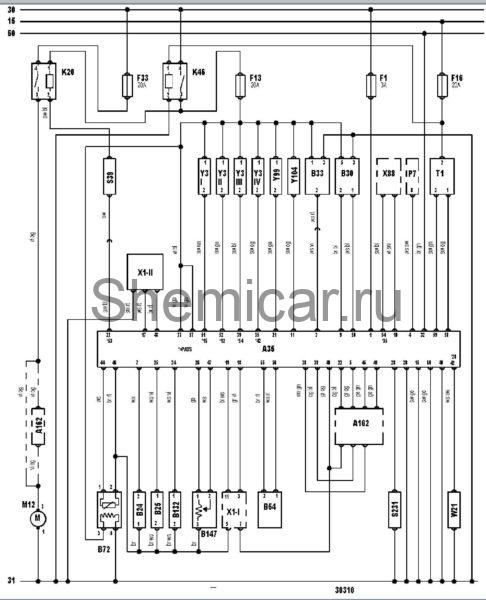

Электросхема двигателя F4B Ford Escort

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A35

Электронный блок управления двигателем

A162

Электронный блок управления иммобилайзером — PATS

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B72

Подогреваемый кислородный датчик

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

F1

Предохранитель

F13

Предохранитель

F16

Предохранитель

F33

Предохранитель

K20

Реле топливногонасоса

K46

Реле системы управления двигателем

M12

Топливныйнасос

P7

Тахометр

S39

Инерционный выключатель отсечки подачи топлива

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

T1

Катушка зажигания

W21

Октан-корректор

X1 I

Диагностический разъем (DLC)

X1-II

Диагностический разъем (DLC)

X88

Разъем кондиционера

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
