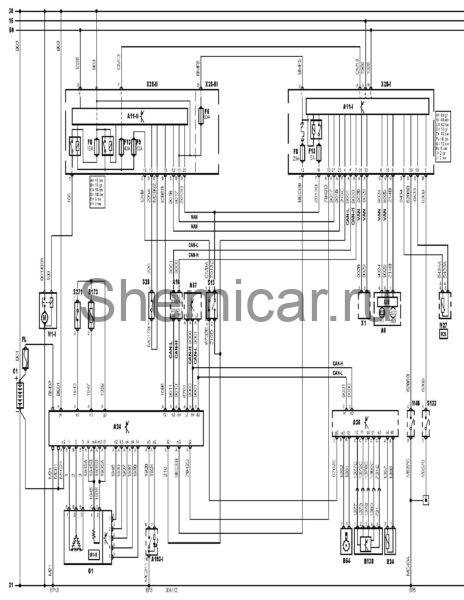

Электросхема зарядки тип 2 Citroen C3 2005-2010

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A24

Блок управления системой стоп-старт

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A193-I

Многофункциональный переключатель в сборе 1

B24

Датчик температуры охлаждающей жидкости

B54

Датчик положения коленчатого вала

B138

Датчик положения педали акселератора

B173

Датчик температуры аккумуляторной батареи

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

C1

Аккумуляторная батарея

FL

Предохранитель

F5

Предохранитель

F8

Предохранитель

F9

Предохранитель

F13

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H93

Индикатор эконометра (зеленый)

M1-I

Стартер 1

M1-II

Стартер 2

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M46

Электродвигатель центрального замка (дверь водителя)

R26

Обогреватель зеркала заднего вида на двери водителя

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S28

Выключатель фонарей заднего хода

S122

Датчик непристегнутого ремня безопасности пассажира

S271

Датчик-выключатель по разрежению в системе вакуумного усилителя тормозов

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — приборная панель 1

X28-II

Блок предохранителей/реле — моторный отсек 1

X28-III

Блок предохранителей/реле — моторный отсек 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
