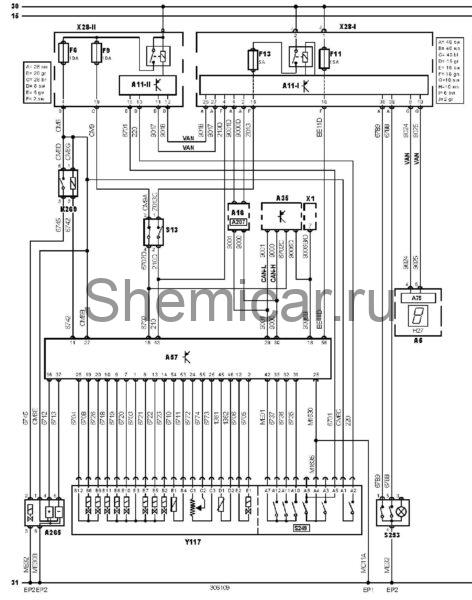

Электросхема AKPP Citroen C3 2005-2010

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A207

Блок управления ESP (система поддержания курсовой устойчивости)

A265

Блок управления индикаторами положения селектора

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

F6

Предохранитель

F9

Предохранитель

F11

Предохранитель

F13

Предохранитель

K269

Реле блокировки селектора (диапазон "P")

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S249

Датчик положения селектора

S253

Переключатель выбора режима работы трансмиссии

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — приборная панель 1

X28-II

Блок предохранителей/реле — моторный отсек 1

Y117

Блок клапанов трансмиссии

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
