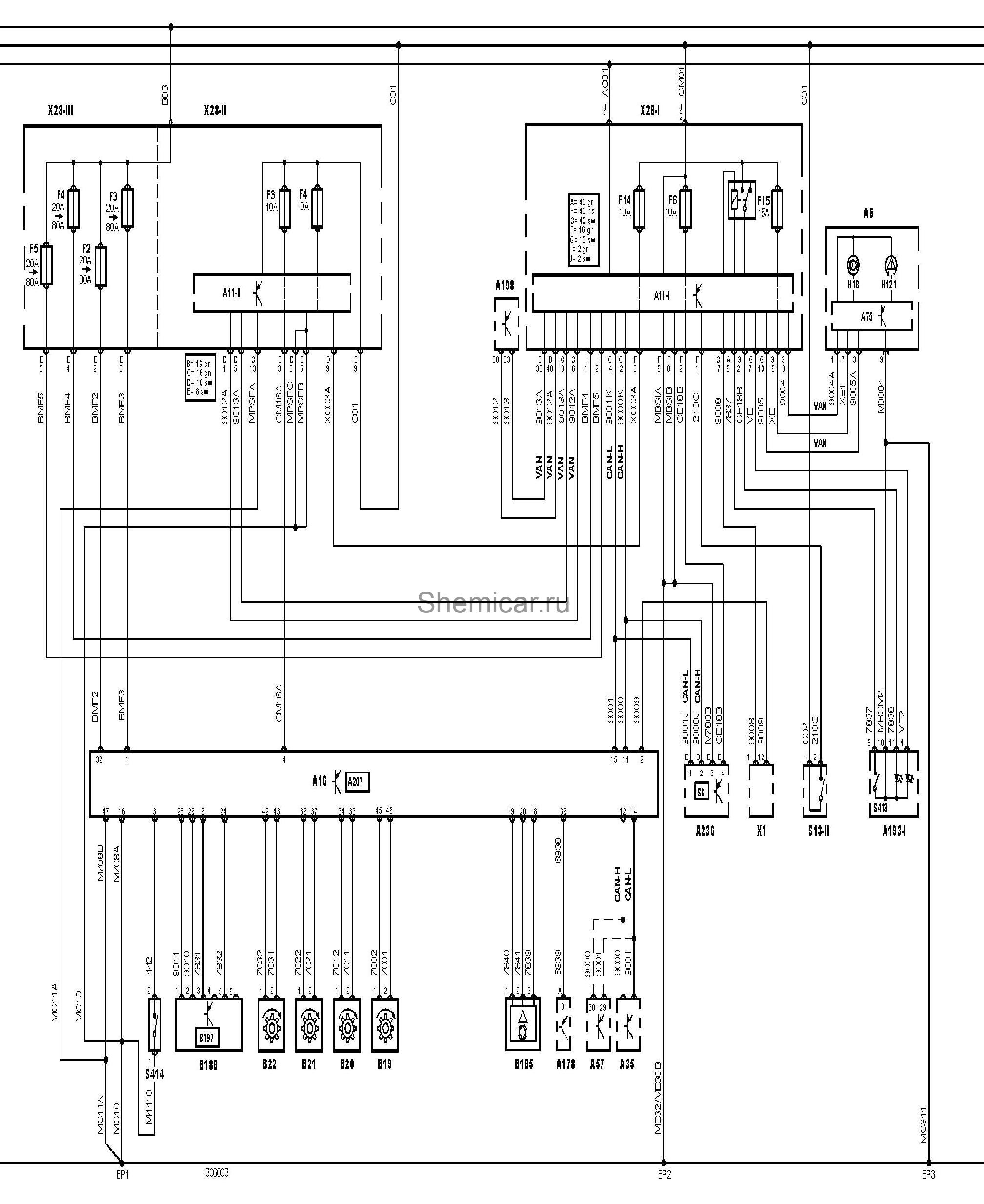

Электросхема ABS & TCS тип 2 Citroen C3 2005- 2010

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A178

Блок управления навигационной системой

A193-I

Многофункциональный переключатель в сборе 1

A198

Электронный блок управления SRS

A207

Блок управления ESP (система поддержания курсовой устойчивости)

A236

Блок управления электрооборудованием рулевой колонки

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса или единственный

B22

Датчик частоты вращения правого заднего колеса

B185

Датчик давления тормозной жидкости (ABS)

B188

Датчик бокового перемещения

B197

Датчик бокового ускорения

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F14

Предохранитель

F15

Предохранитель

H18

Индикатор низкого уровня тормозной жидкости

H121

Индикатор системы курсовой устойчивости (ESP)

S6

Комбинированный переключатель

S13-II

Выключатель стоп-сигналов (датчик положения педали тормоза) 2

S413

Выключатель системы курсовой устойчивости (ESP)

S414

Датчик уровня тормозной жидкости

VAN

Шина данных VAN

X

Замок зажигания — "ACC"

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — приборная панель

X28-II

Блок предохранителей/реле — моторный отсек 1

X28-III

Блок предохранителей/реле — моторный отсек 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
