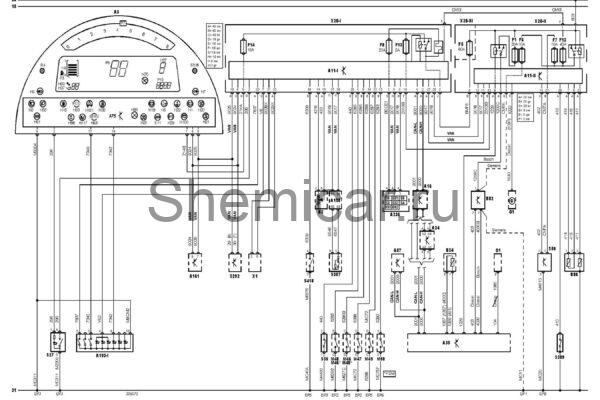

Электросхема приборной панели Citroen C3 2005-2010

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A24

Блок управления системой стоп-старт

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A161

Многофункциональный дисплей

A193-I

Многофункциональный переключатель в сборе 1

A198

Электронный блок управления SRS

A236

Блок управления электрооборудованием рулевой колонки

B3

Датчик указателя уровня топлива

B24

Датчик температуры охлаждающей жидкости

B82

Датчик наличия воды в топливном фильтре

B86

Датчик уровня моторного масла

B92

Звуковой предупреждающий сигнал / зуммер

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

E11

Лампа(ы) подсветки комбинации приборов

F1

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F13

Предохранитель

F14

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H18

Индикатор низкого уровня тормозной жидкости

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H22

Индикатор высокой температуры охлаждающей жидкости

H25

Индикатор свечей накаливания

H27

Индикатор(ы) системы переключения передач

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H37

Индикатор низкого уровня моторного масла

H50

Индикатор сервисного обслуживания

H51

Индикатор предупреждения о невыключенных габаритах

H55

Индикатор включения ближнего света фар

H63

Индикатор неисправности системы управления двигателем (MIL)

H70

Индикатор системы поддержания скорости (круиз-контроля)

H81

Резервная контрольнаялампа

H93

Индикатор эконометра (зеленый)

H98

Индикатор SRS

H100

Индикатор неисправности каталитического нейтрализатора

H117

Индикатор отключения подушки безопасности пассажира

H121

Индикатор системы курсовой устойчивости (ESP)

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

P3

Указатель уровня топлива

P7

Тахометр

P9

Спидометр

P15

Одометр

R4

Реостат подсветки комбинации приборов

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S27

Выключатель аварийной сигнализации

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S35

Датчик включения стояночного тормоза

S50

Датчик низкого уровня охлаждающей жидкости

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
