Электросхема обогреватель стекла Citroen C3 2005-2010

Электрическая схема обогревателя стекла Citroen C3 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

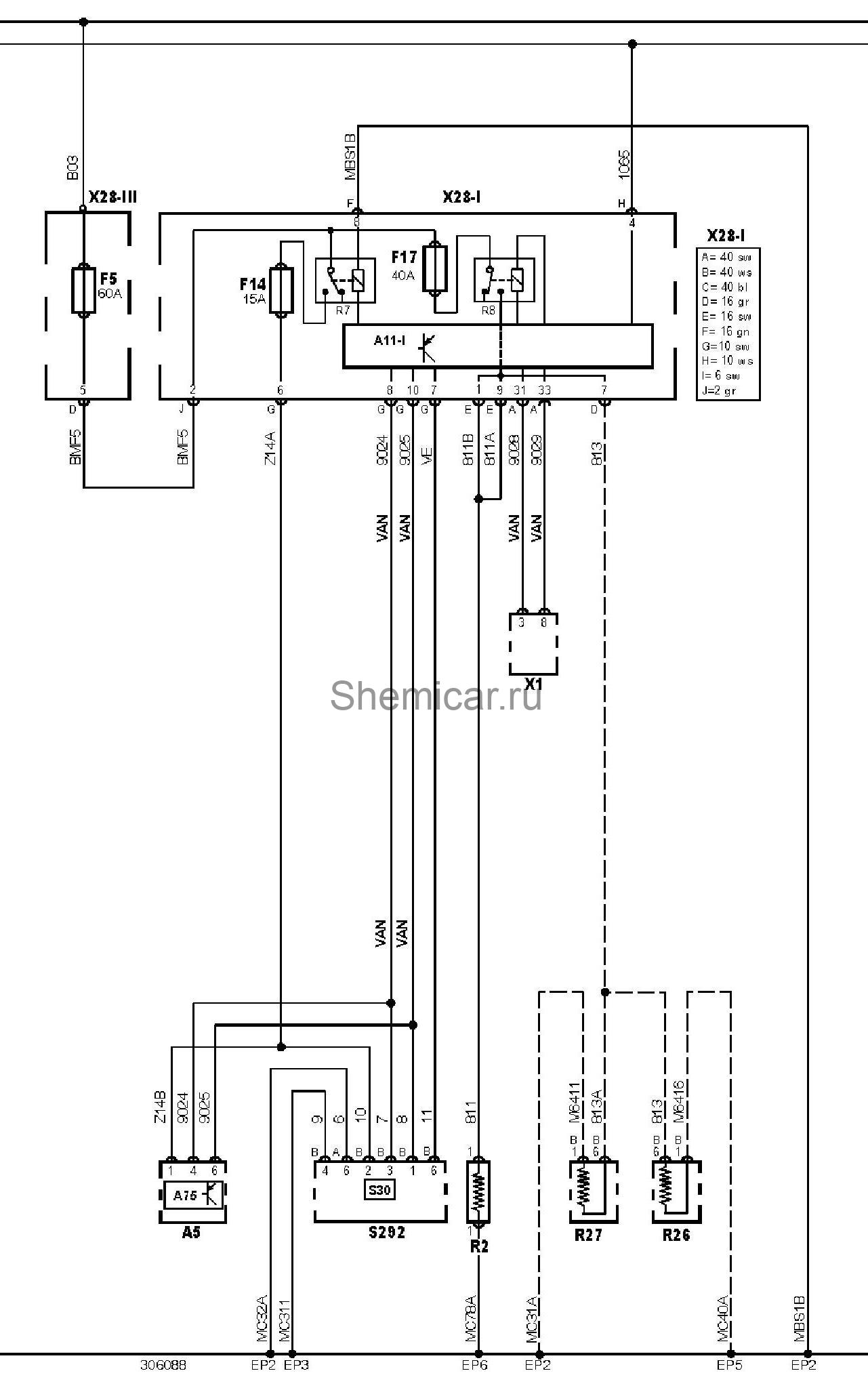

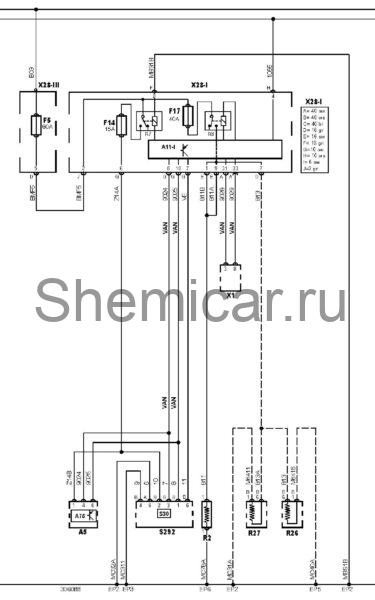

Электросхема обогревателя стекла — без кондиционера

обозначения к электрической схеме Сitroen C3

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11-I	Многофункциональный блок управления 1
A75	Блок управления комбинацией приборов
F5	Предохранитель
F14	Предохранитель
F17	Предохранитель
R2	Обогреватель заднего стекла
R26	Обогреватель зеркала заднего вида на двери водителя
R27	Обогреватель зеркала заднего вида на двери пассажира
S30	Выключатель обогревателя заднего стекла
S292	Панель управления кондиционером/отопителем
VAN	Шина данных VAN
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле — приборная панель 1
X28-III	Блок предохранителей/реле — моторный отсек 2

цвета проводов на схеме.
