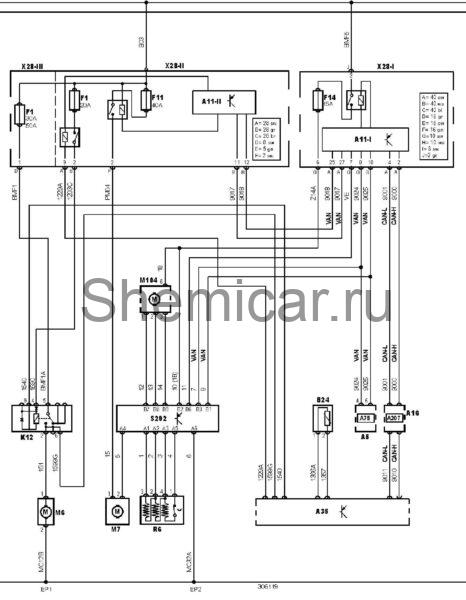

Электросхема обогрева салона Citroen C3 2005-2010

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A75

Блок управления комбинацией приборов

A207

Блок управления ESP (система поддержания курсовойустойчивости)

B24 Датчик температуры охлаждающей жидкости

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

F1

Предохранитель

F11

Предохранитель

F14

Предохранитель

K12

Реле электродвигателя вентилятора системы охлаждения

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M104

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

R6

Резистор электродвигателя вентилятора отопителя

S292

Панель управления кондиционером/отопителем

VAN

Шина данныхVAN

X28-I

Блок предохранителей/реле — приборная панель 1

X28-II

Блок предохранителей/реле — моторный отсек 1

X28-III

Блок предохранителей/реле — моторный отсек 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
