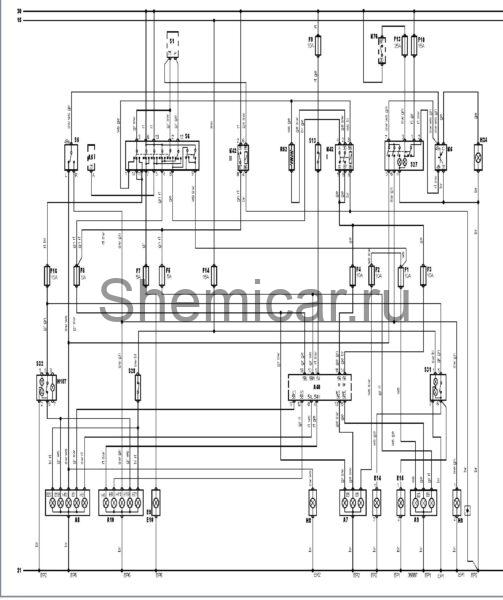

Электросхема внешнего освещения тип 4 Audi A6 C4

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара всборе

A8

Левый задний фонарь всборе

A10

Правый задний фонарь в сборе

A40

Блок системы проверки исправности ламп

EP2

Точка массы

EP6

Точка массы

E1

Лампа левой фары

E2

Лампа правой фары

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F9

Предохранитель

F10

Предохранитель

F13

Предохранитель

F14

Предохранитель

F16

Предохранитель

H3

Лампа левого стоп-сигнала

H4

Лампа правого стоп-сигнала

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H24

Индикатор наличия прицепа

H107

Индикатор противоугонной системы

K5

Реле-прерыватель указателей поворота

K42I

Реле системы освещения в дневное время

K42II

Реле системы освещения в дневное время

K76

Реле вспомогательных цепей зажигания

R52

Резистор системы освещения в дневное время

S1

Замок зажигания

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
